ЩИТКИ (БОКСЫ) ДЛЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ И ЭЛЕКТРОСЧЕТЧИКОВ

ПОДРОБНЕЕ О ПРОДУКЦИИ

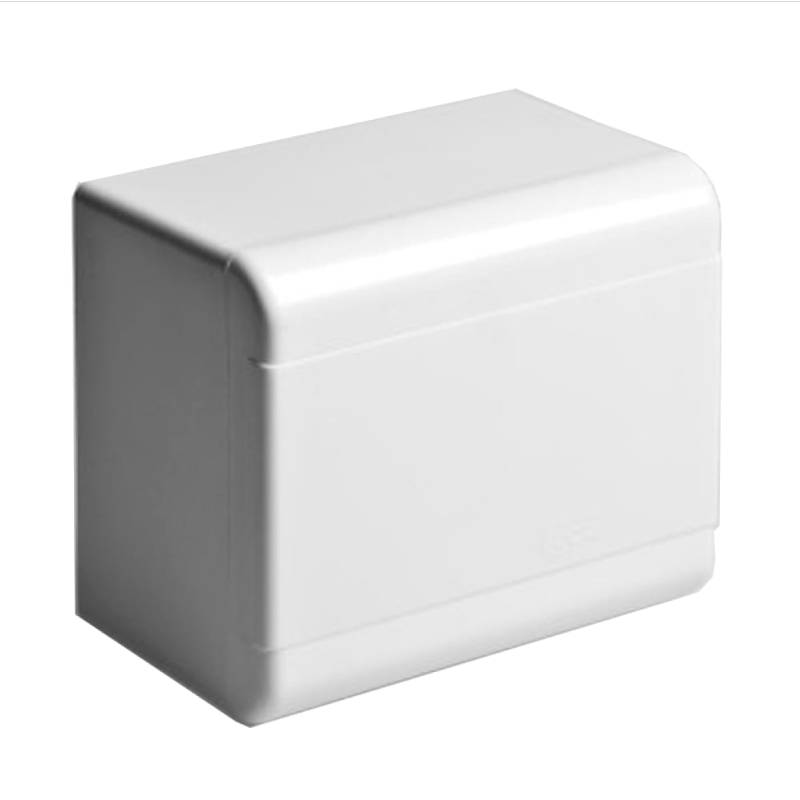

данная открытая серия щитков предназначена для установки автоматических выключателей, устройств защитного отключения и счётчиков ( арт. 68021 и 68021У) в жилых и офисных помещениях.

Технические характеристики:

Отличительные особенности:

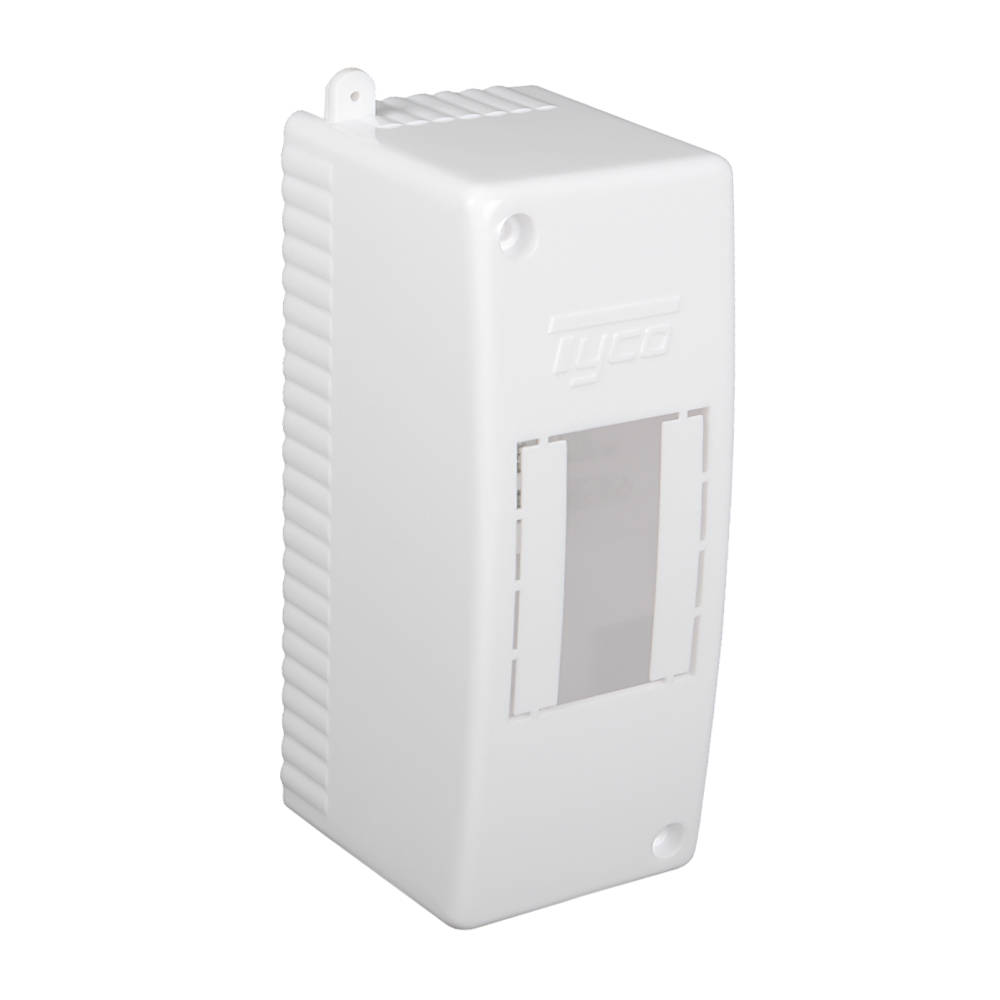

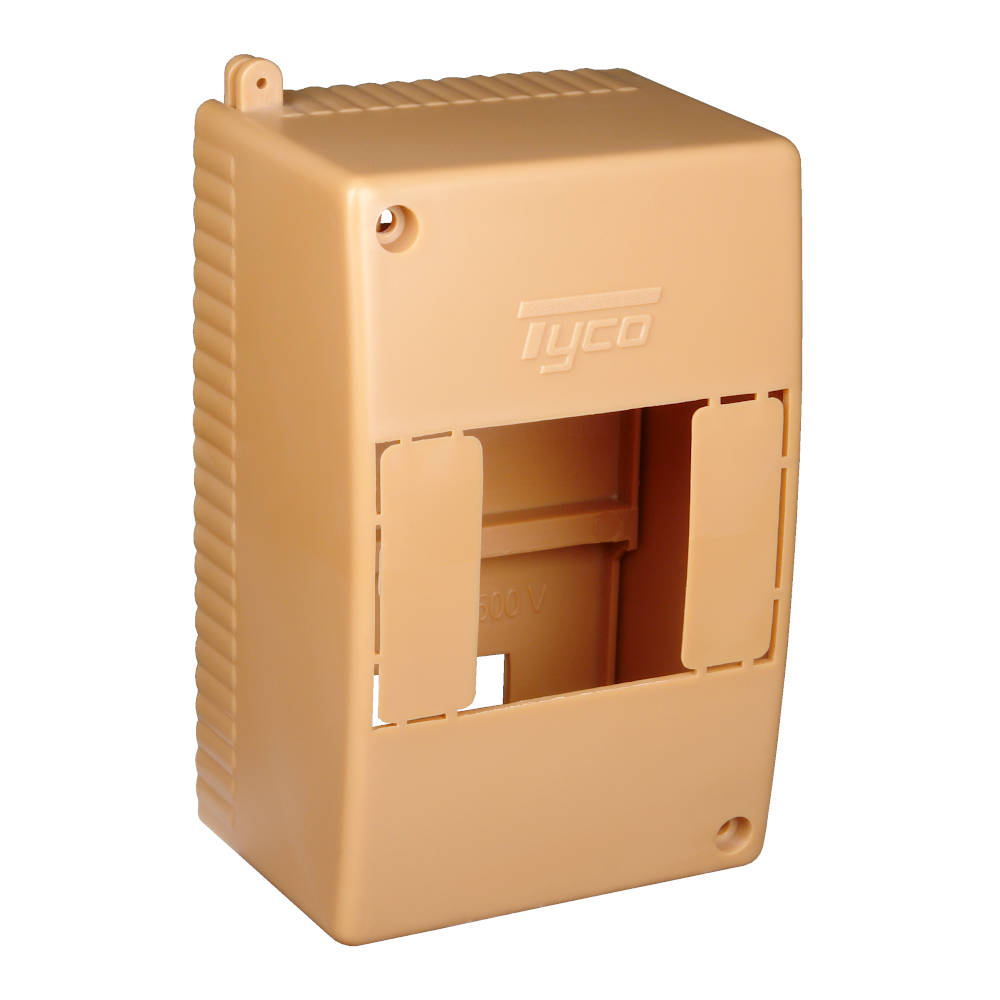

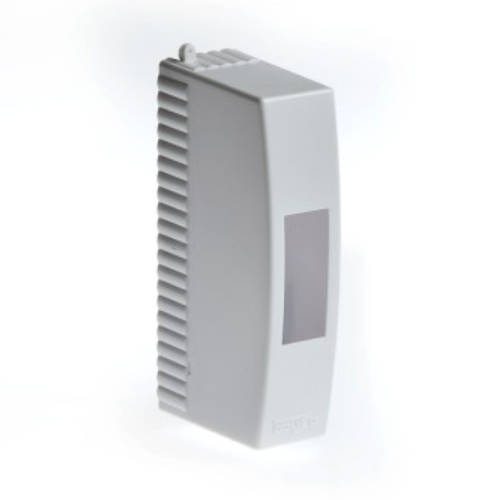

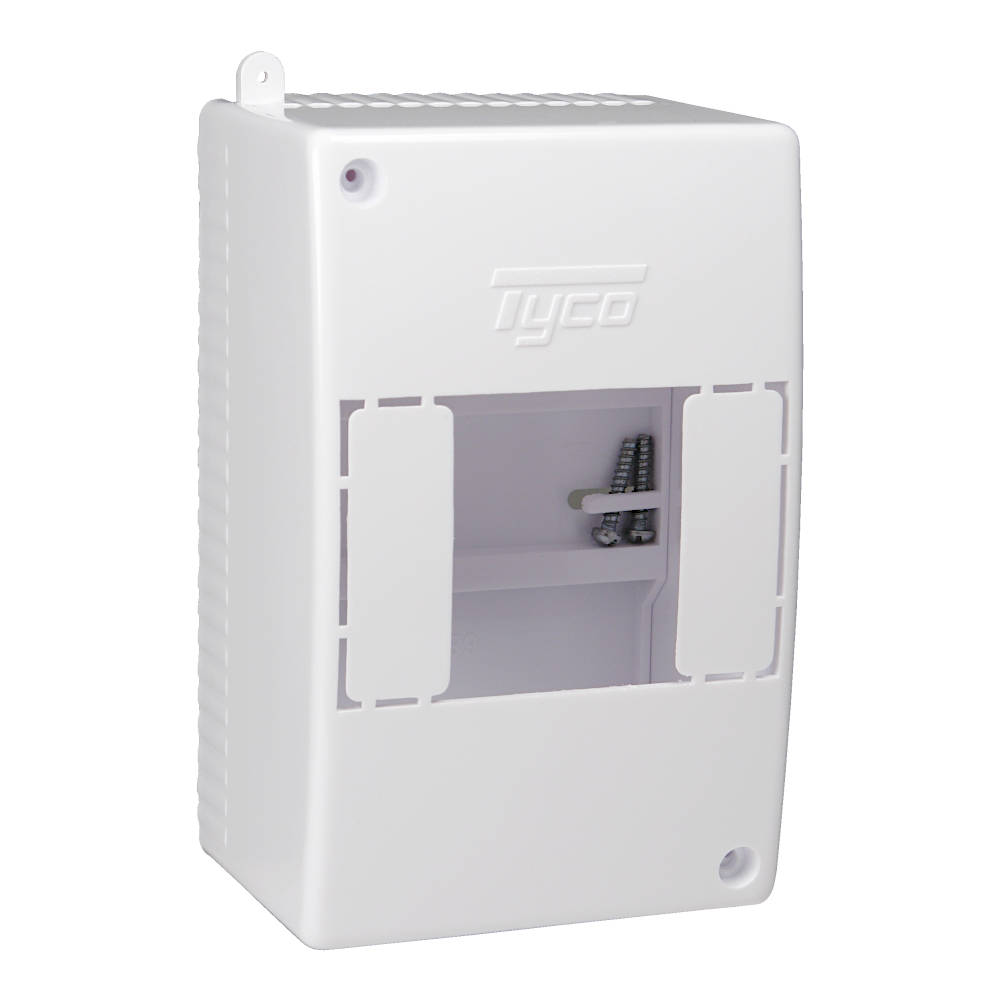

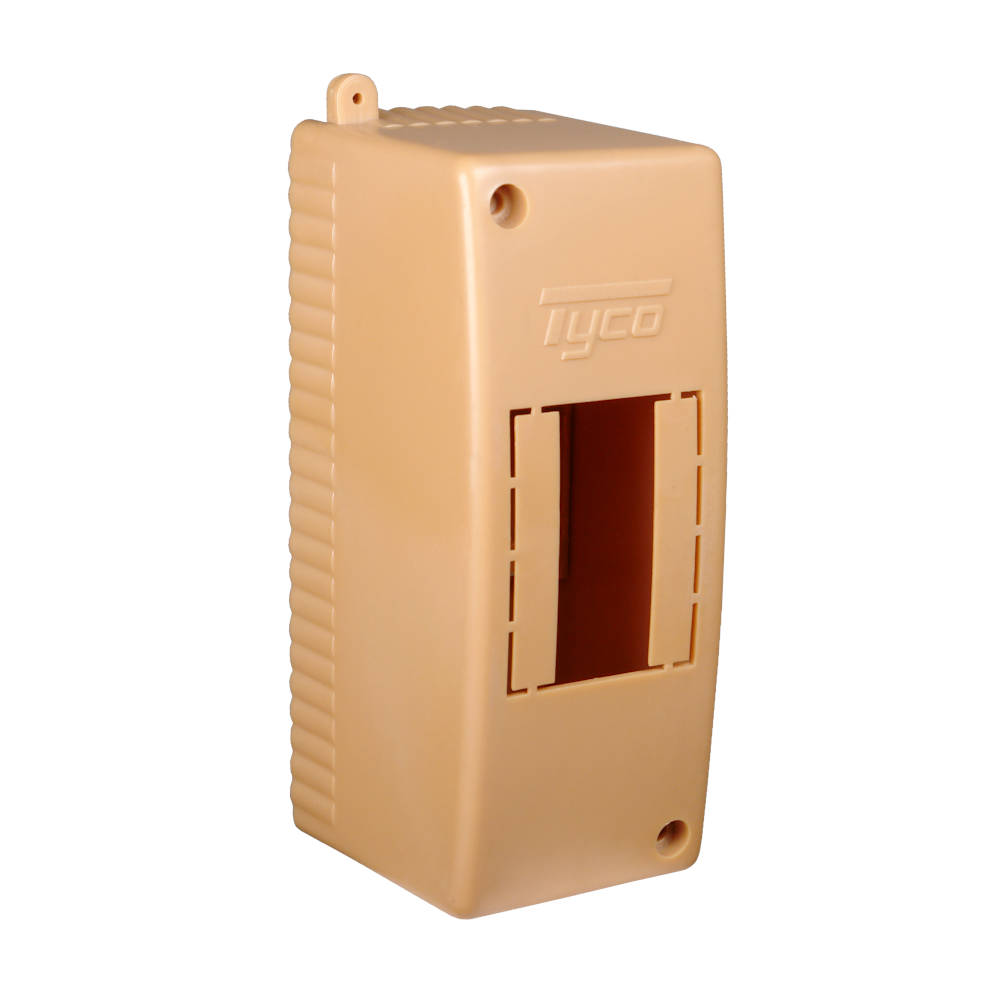

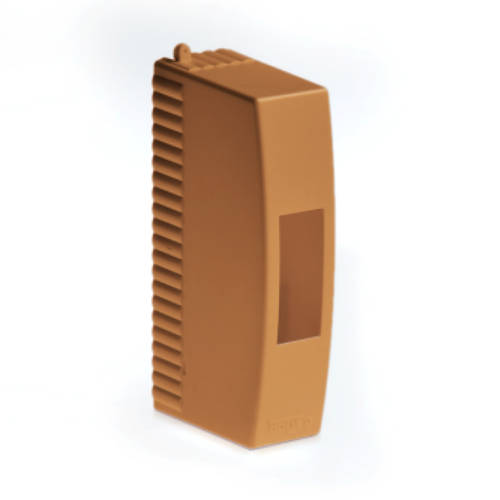

• щитки этой серии не имеют дверцы, рассчитаны на 1модуль (арт. 68001), 2 модуля (арт.68022), 4 модуля (арт.68024) и 5 модулей (арт. 68021 и 68021у- корпус щитка квартирного);

• все щитки данной серии имеют пломбировочные ушки;

• корпус щитков на 1,2 и 4 модуля имеет основание с пластиковой дин-рейкой, передняя панель крепится саморезами к основанию щитка (арт. 68022 и 68024) или защёлками (арт. 68001,68021 и 68021У). На основании всех щитков имеются кабельные вводы;

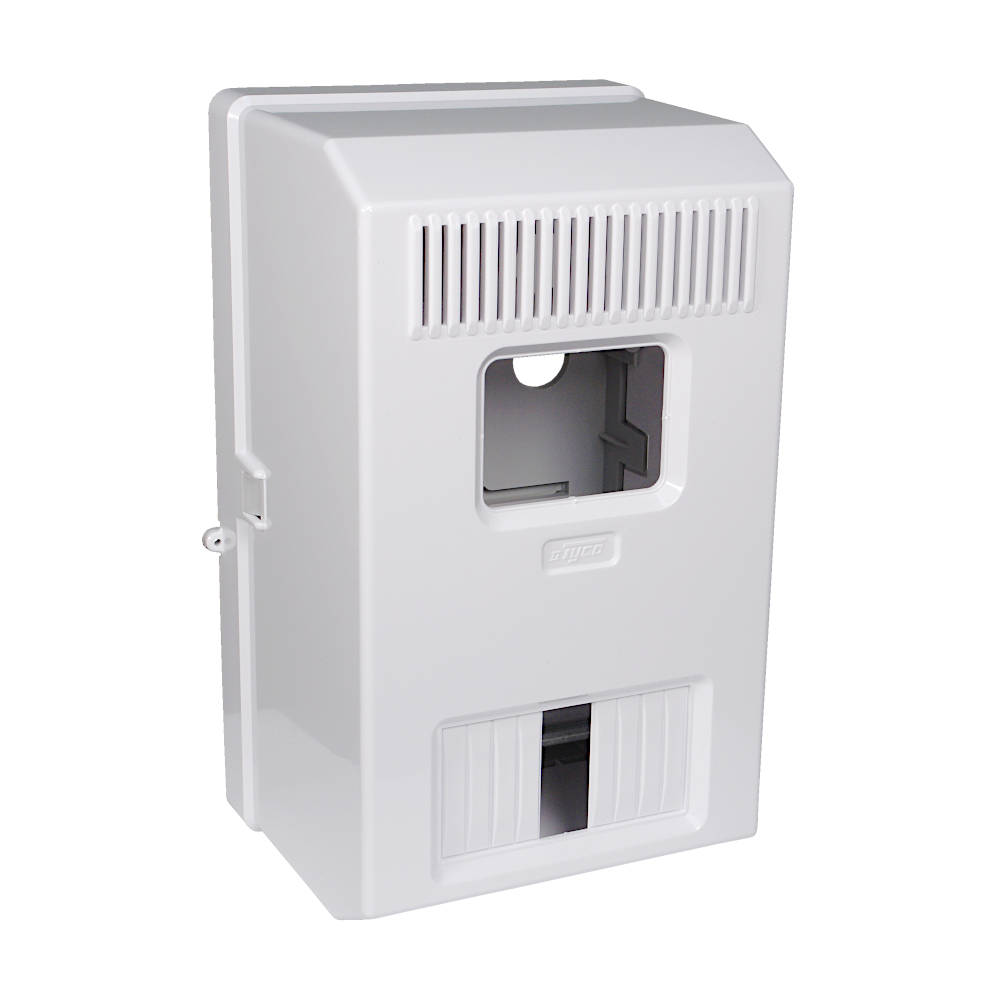

• корпус щитка квартирного 261 х 154 мм. H = 131 мм.(арт.68021): крышка на двух защелках с двумя отверстиями для пломбировки. Внизу и вверху крышки прямоугольные отверстия для конвекции воздуха. На основании корпуса щитка расположены специальные места для установки индукционного счётчика.

• корпус щитка квартирного усовершенствованный   (арт. 68021У)  в отличие от изделия арт. 68021 имеет дополнительную комплектацию, позволяющую устанавливать в данный щиток как стандартные индукционные счетчики так и электронные счётчики, предназначенные для установки на DIN-рейку. Например 'Меркурий 201'; Энергомера СЕ101 и СЕ102 - тип корпуса R5, счётчик производства 'Энергоприбор'( г. Мытищи) ЦЭ6807Б1-А 5-60А, счётчики Нева 106 1S0 и Нева 103 1S0/Нева 103 1SТ0 или любой другой однофазный счётчик с максимальными габаритными размерами 140х105х85 мм.

• В комплектацию квартирных щитков входит 3 болта с гайками для установки индукционного счётчика, 4 самореза и 4 пластиковых дюбеля для крепления корпуса щитка к стене, а также латунная шина «земля-ноль» .

ПОДРОБНЕЕ О ПРОДУКЦИИ

данная серия щитков самая популярная и по назначению разделяется на щитки для открытой и скрытой проводки в жилых, офисных и производственных помещения.

Щитки с вертикальными и горизонтальными дверцами.

Технические характеристики:

Отличительные особенности:

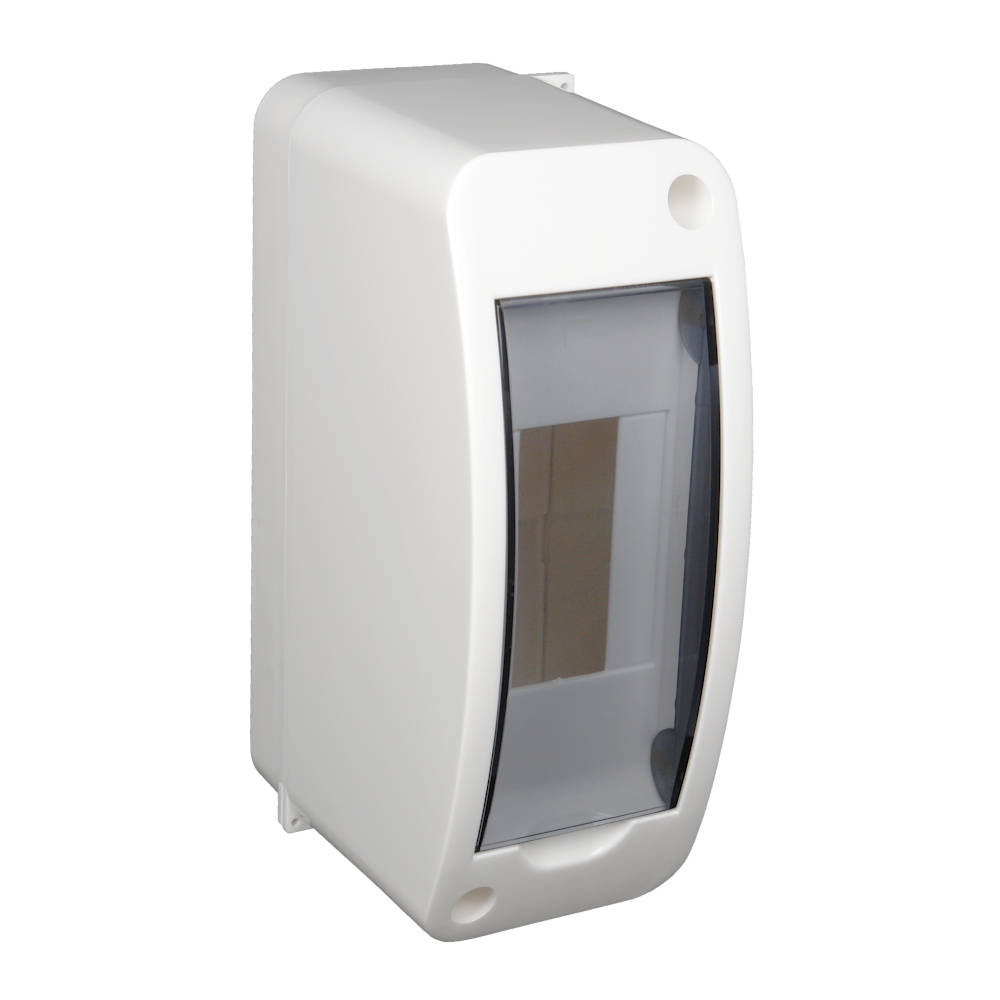

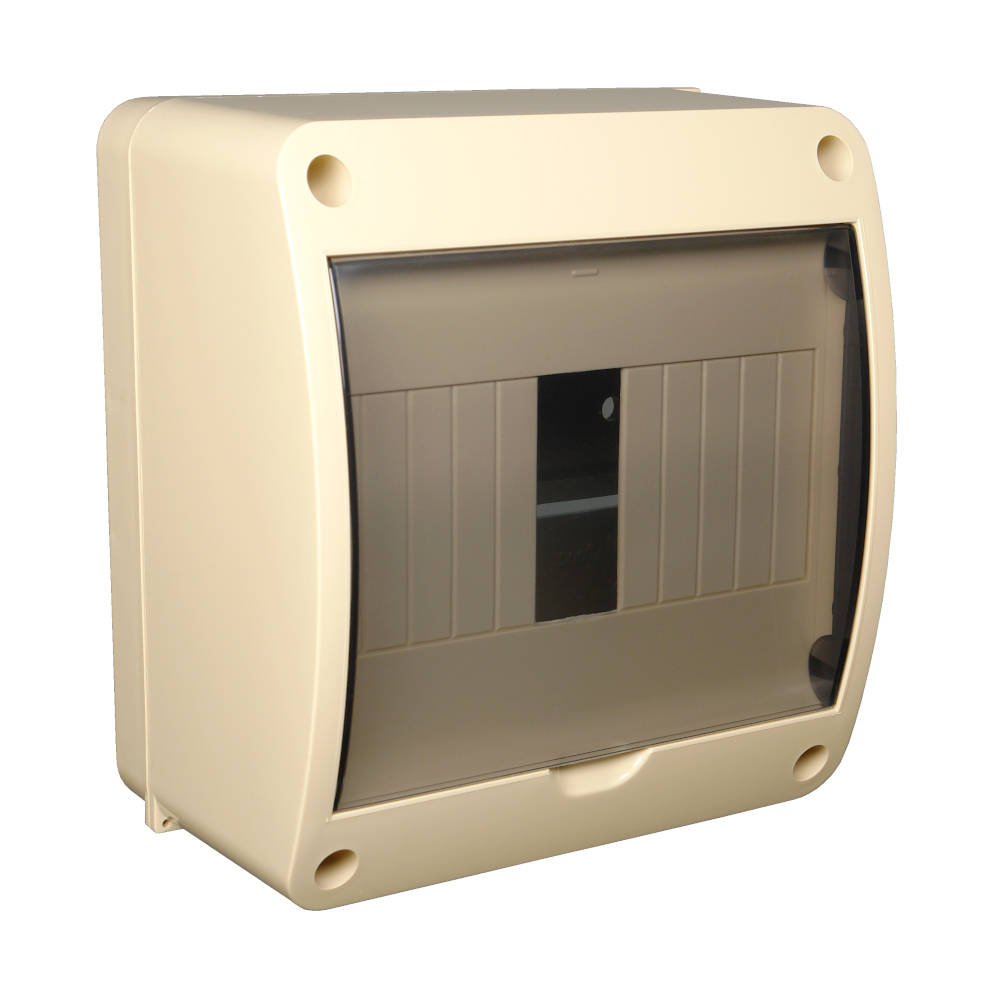

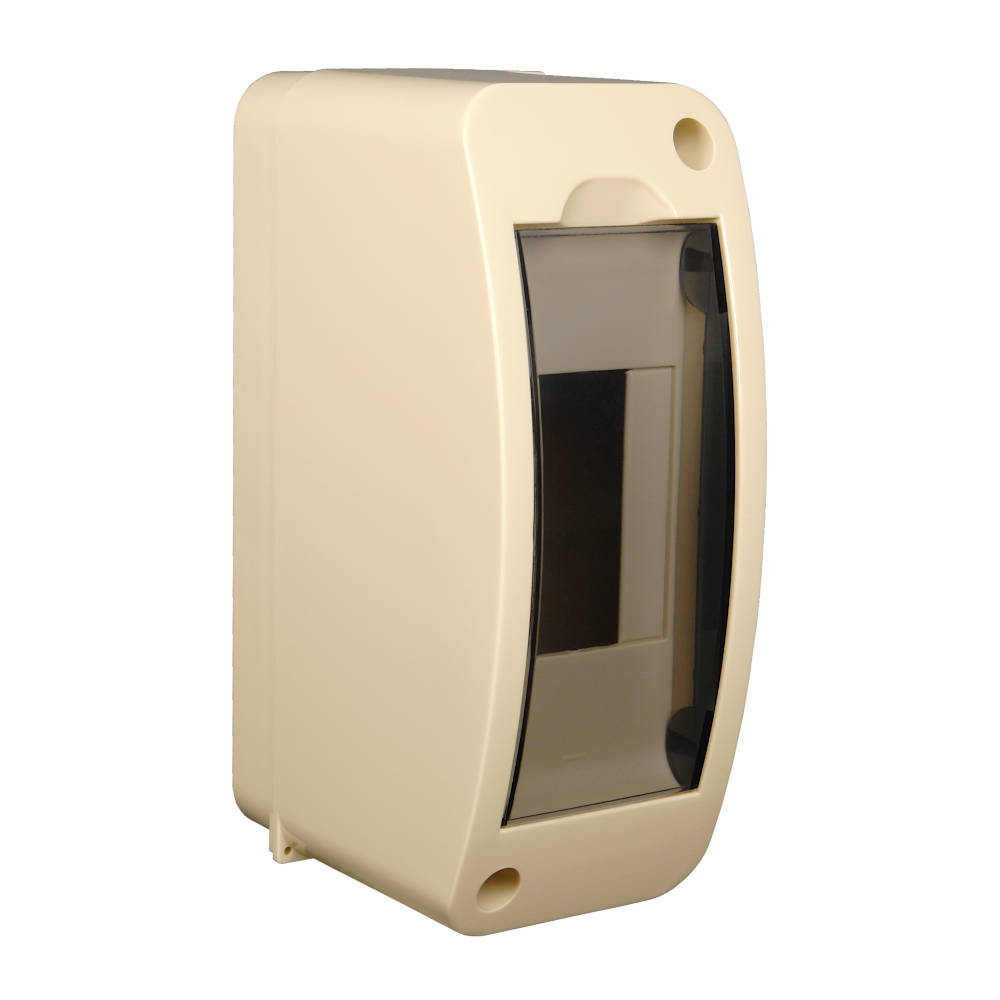

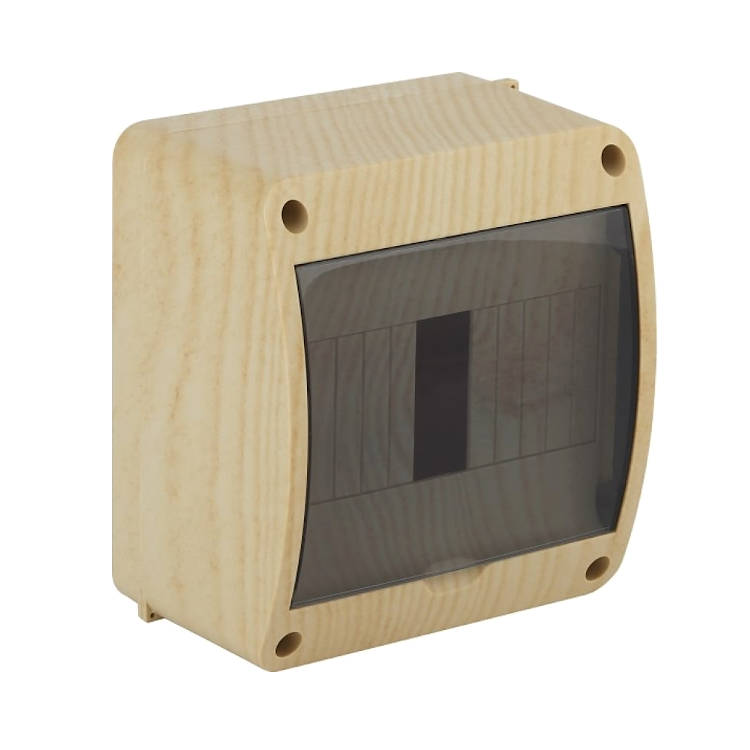

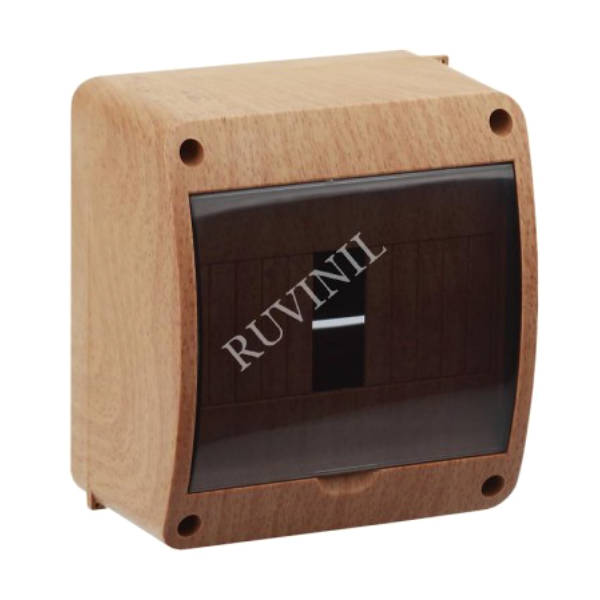

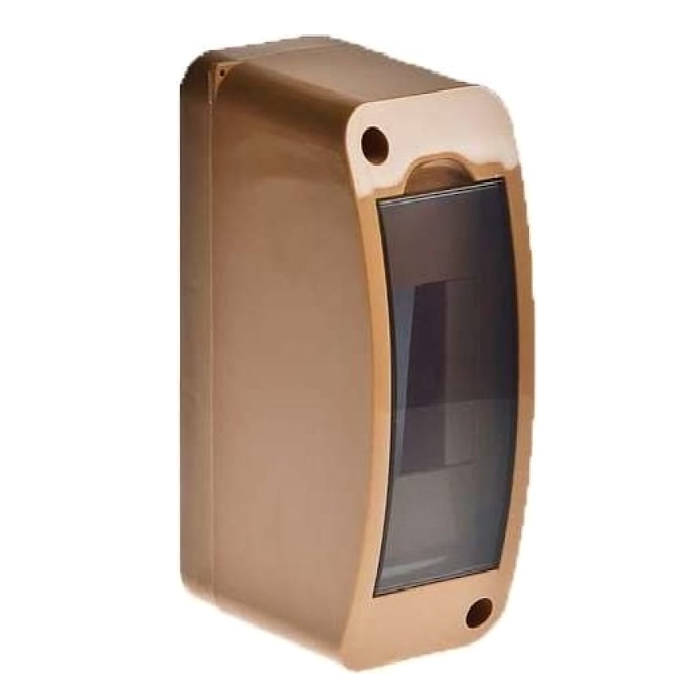

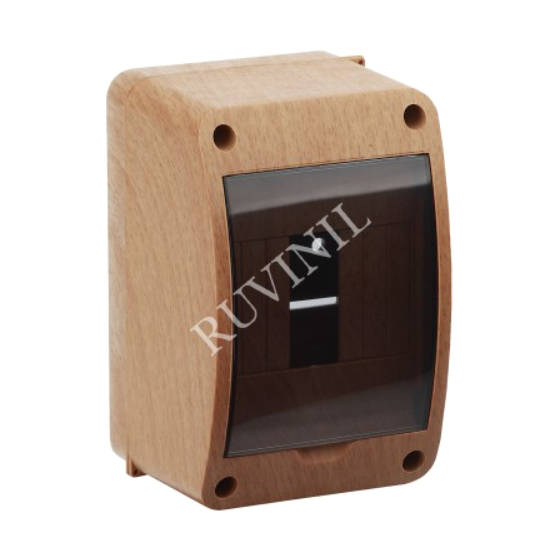

Серия с вертикальной дверцей состоит из щитков на 2, 4 и 6 модулей (арт.68302,68304 и 68306):

· имеет пластиковую дин-рейку . Крышка на двух саморезах и двумя отверстиями для пломбировки. Не имеют шину «земля-ноль»в своей комплектации.

· прозрачная дверца позволяет следить за состоянием работы УЗО без открывания щитка. Плоское основание обеспечивает удобство монтажа.

· отверстия для пломбирования защищают от несанкционированного проникновения внутрь корпуса.

· на внутренней стороне боковых стенок крышки и основания намечены отверстия для ввода трубы D16 мм.

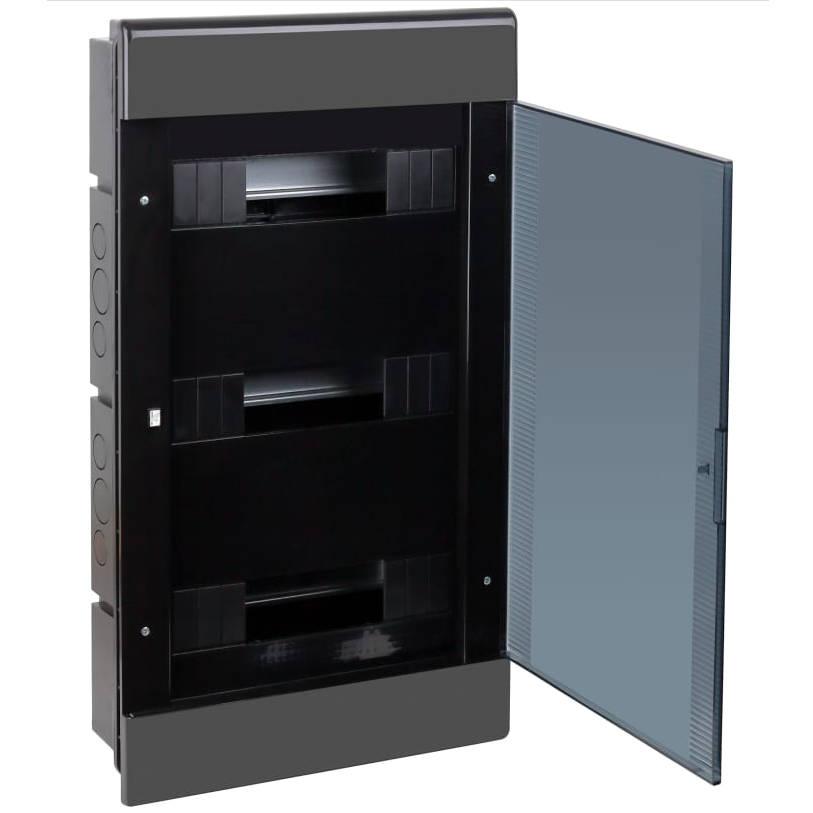

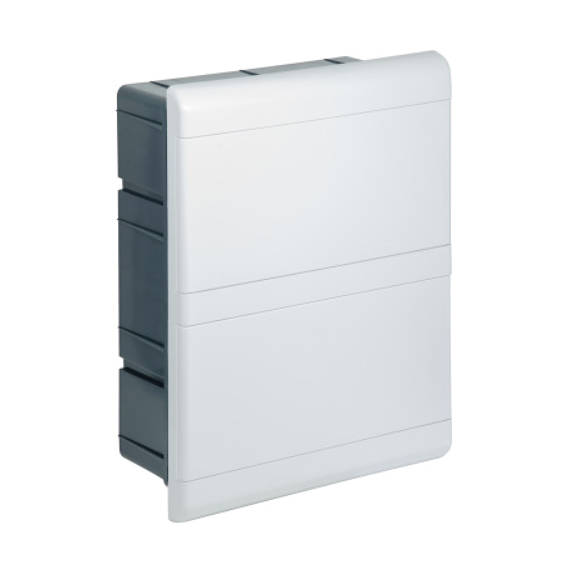

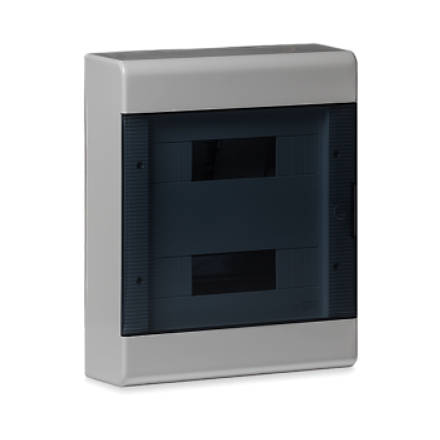

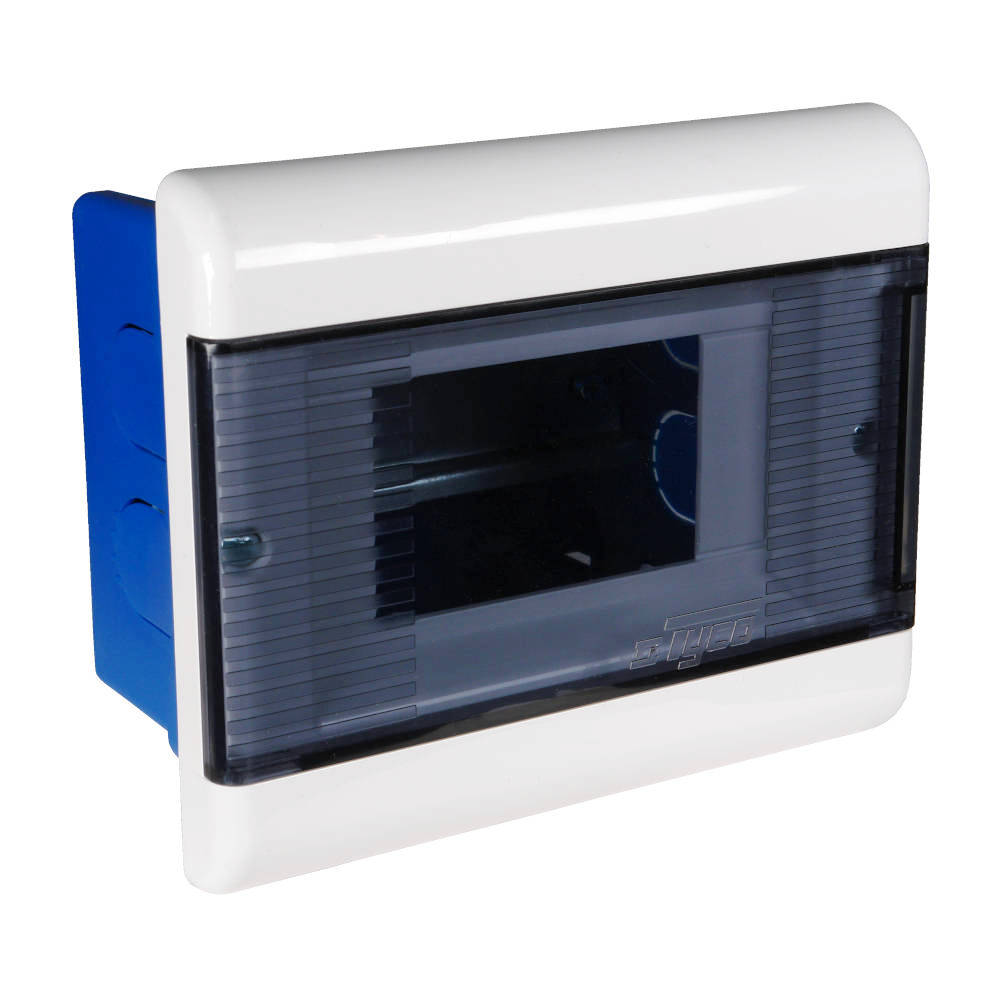

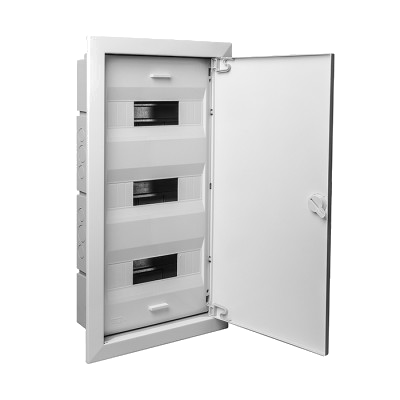

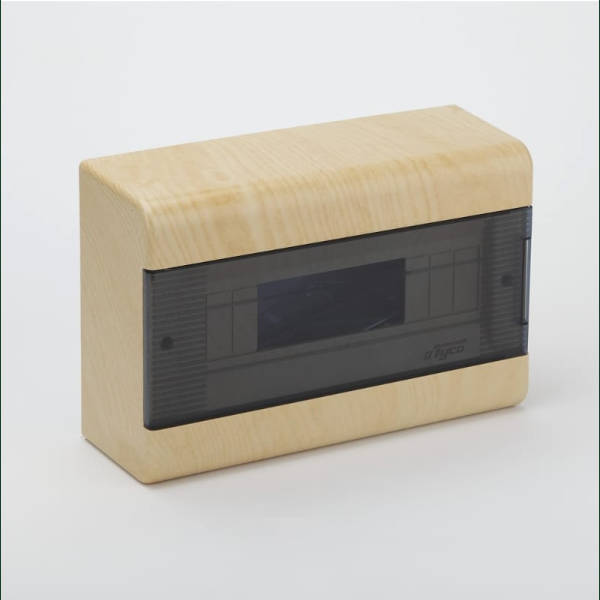

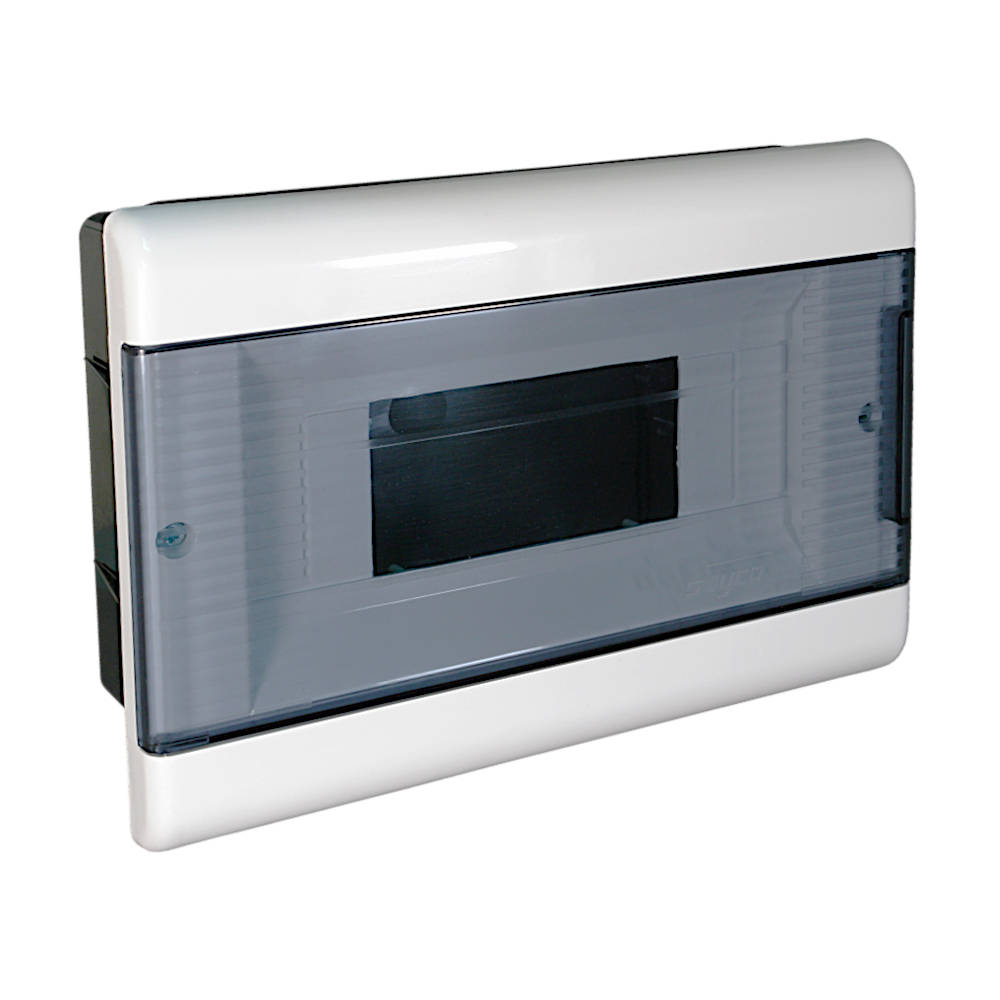

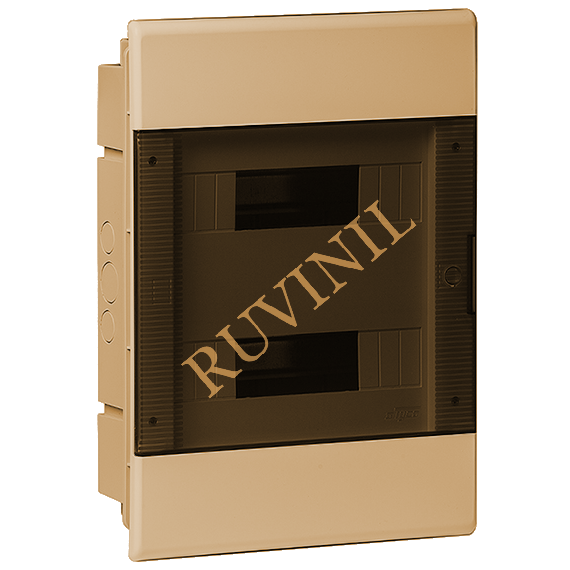

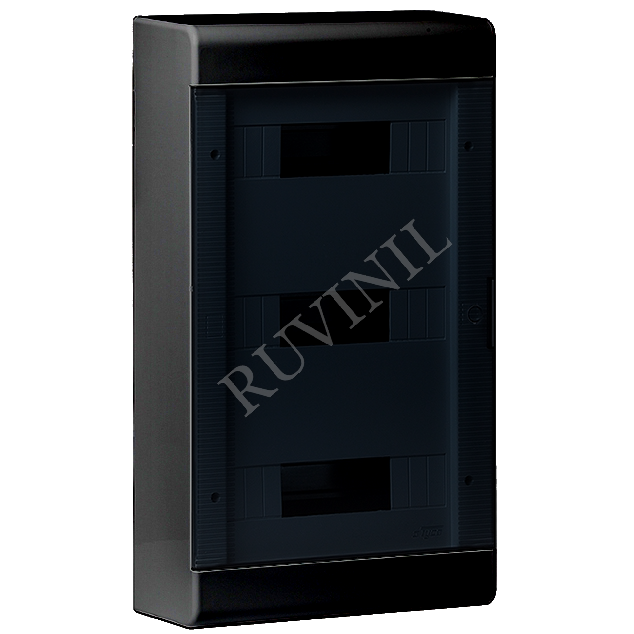

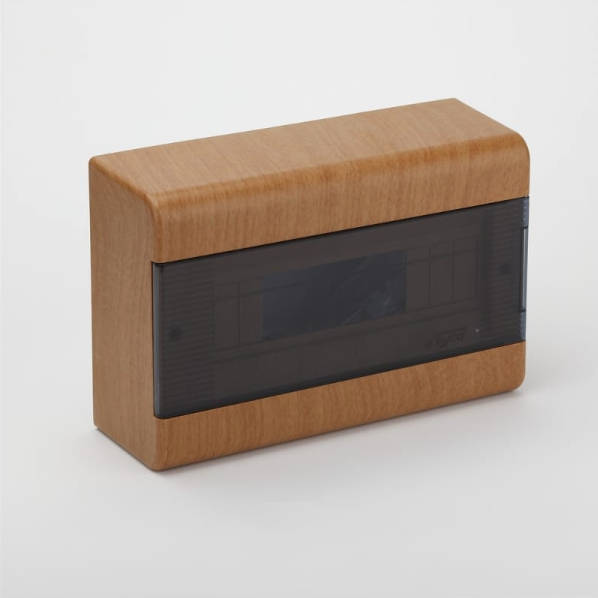

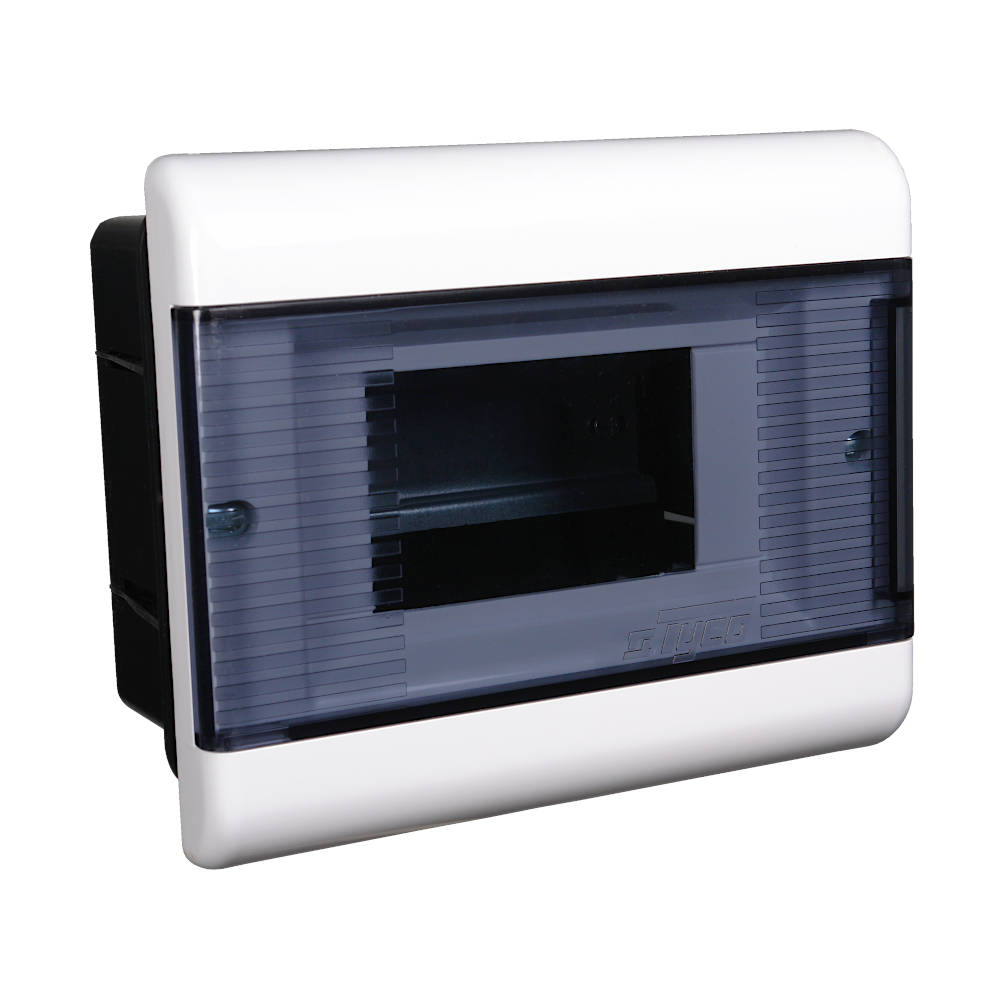

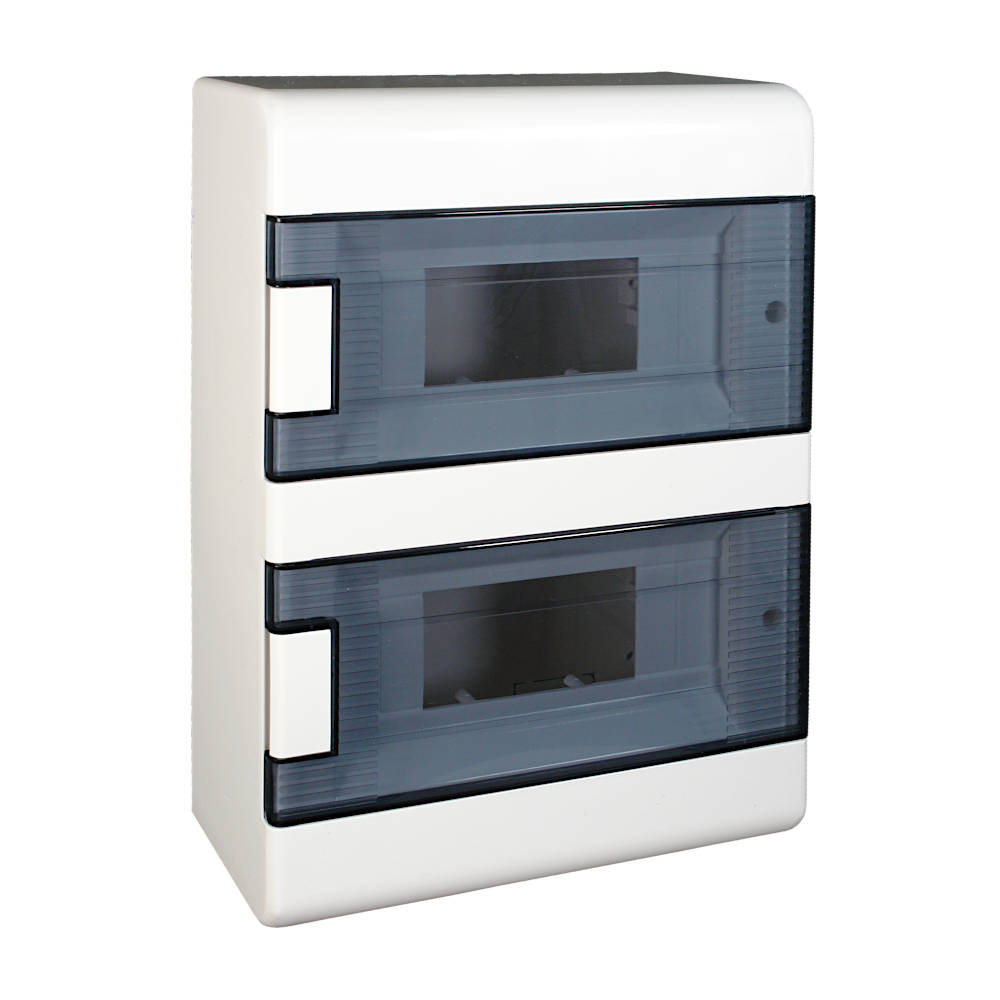

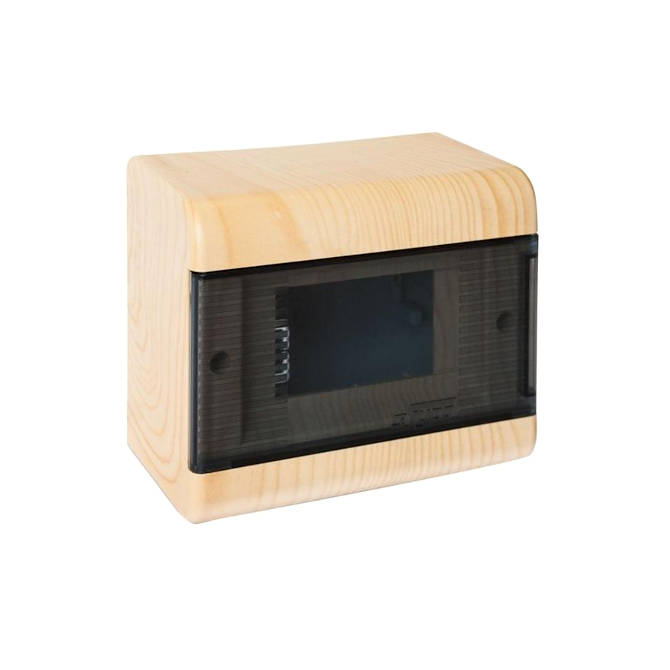

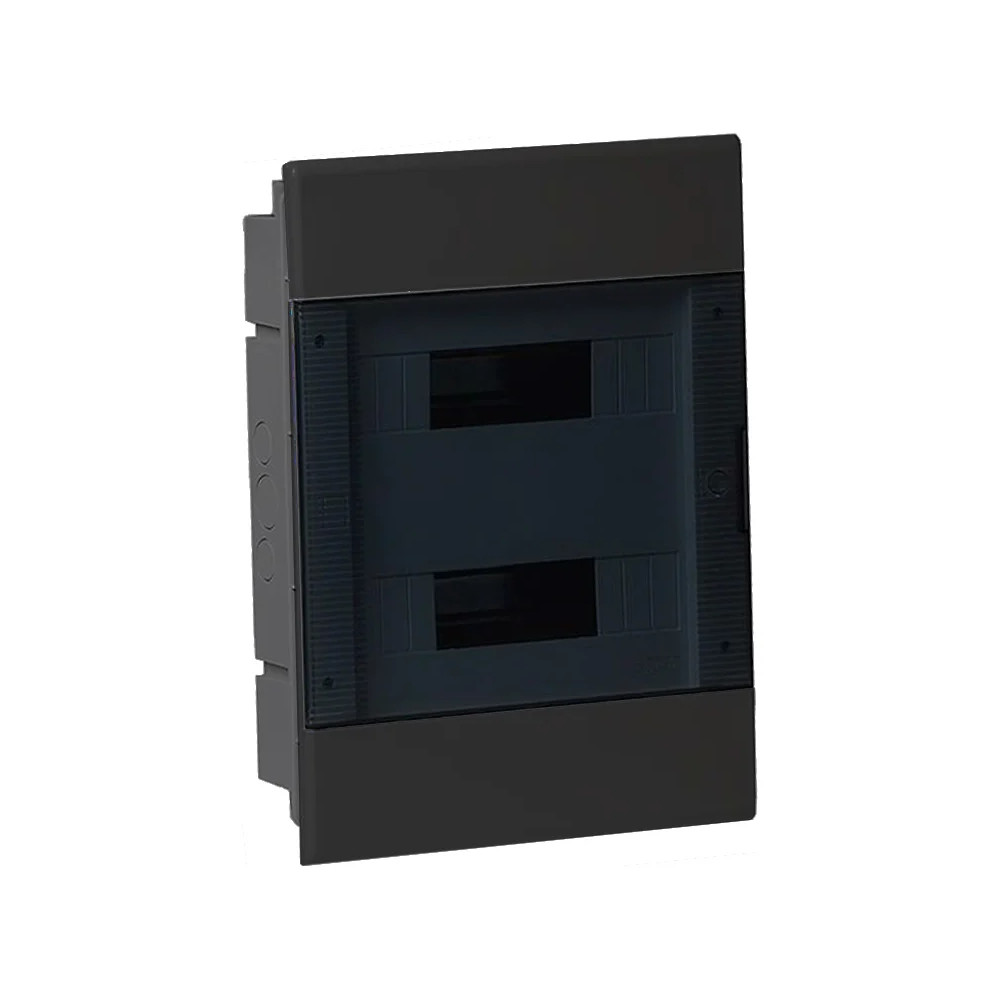

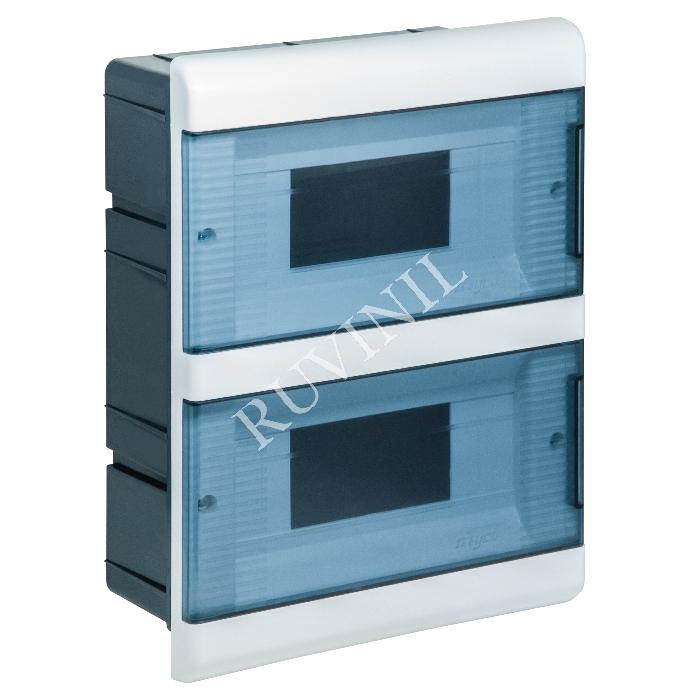

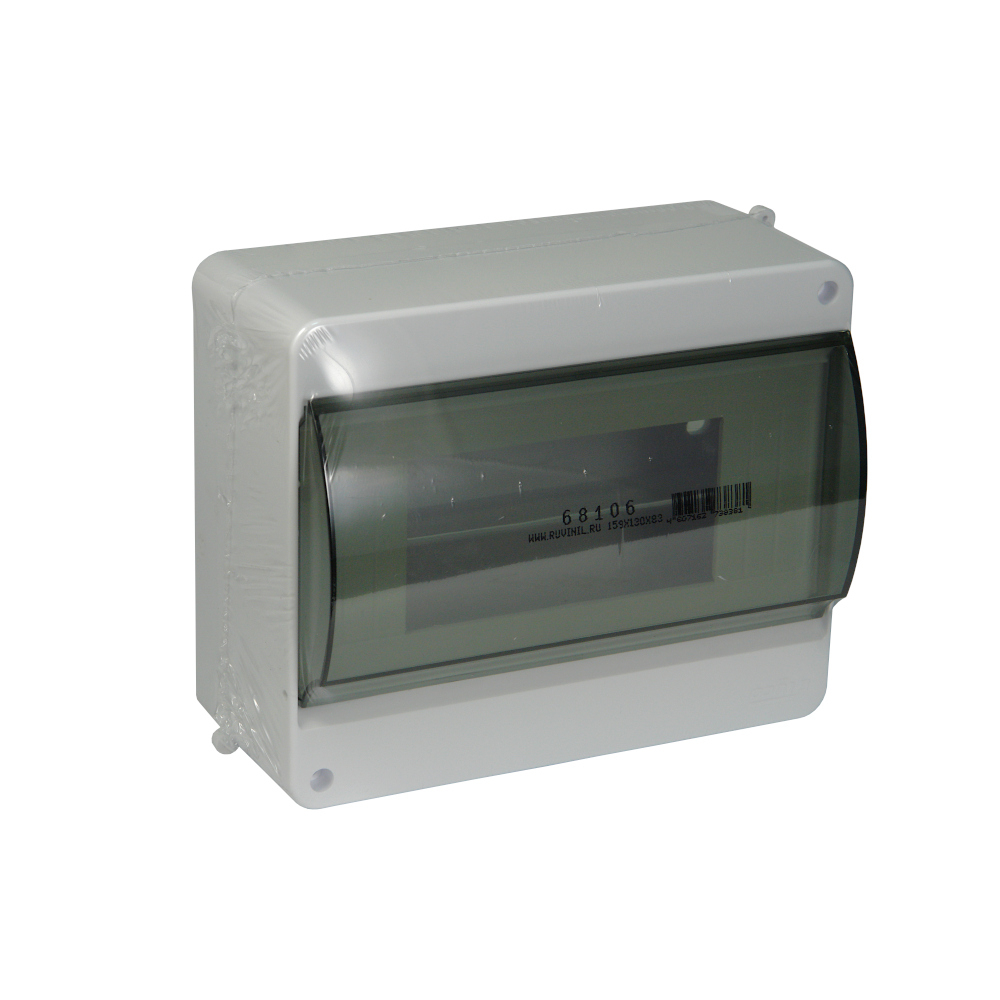

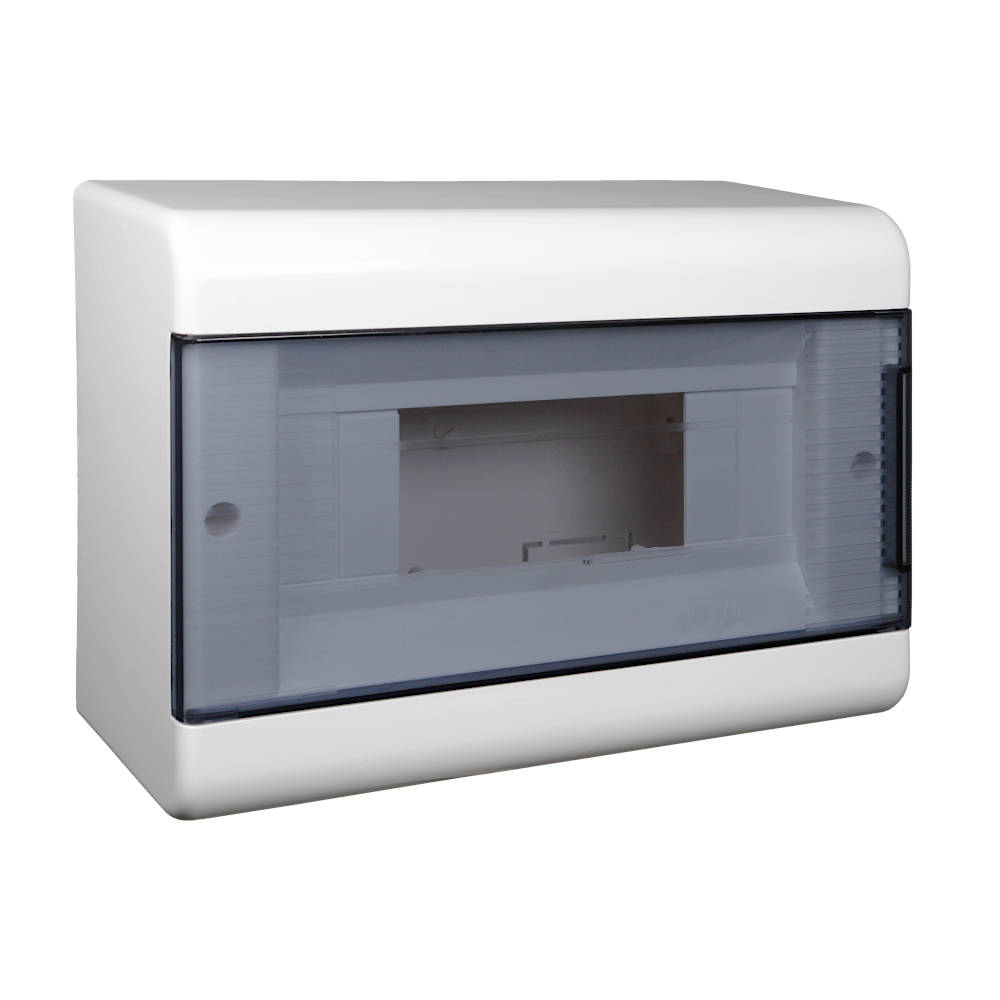

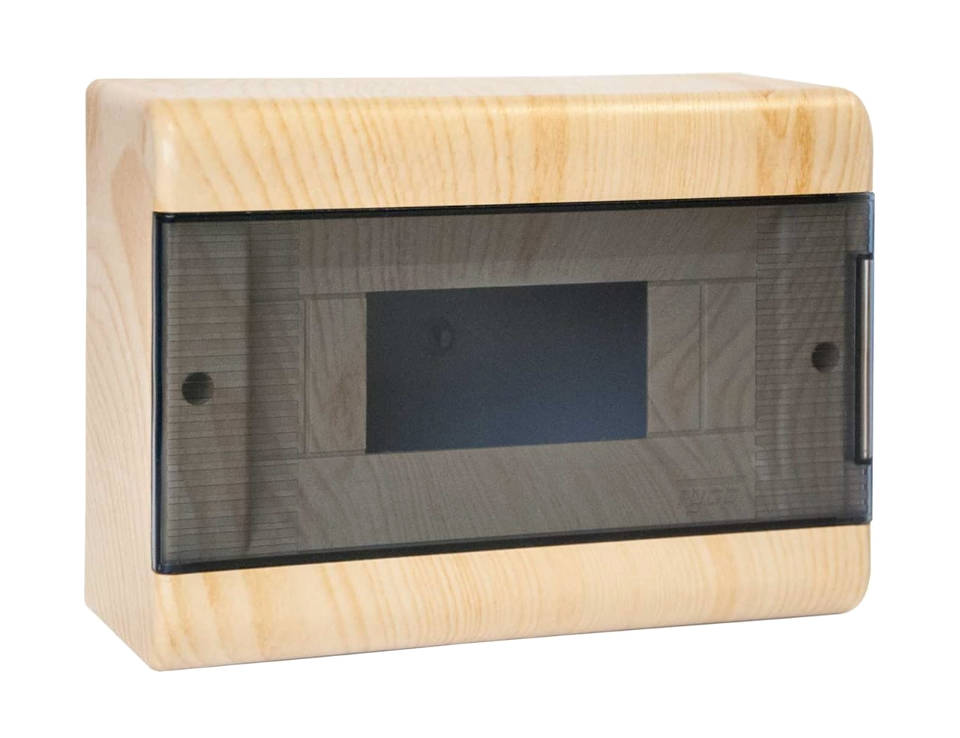

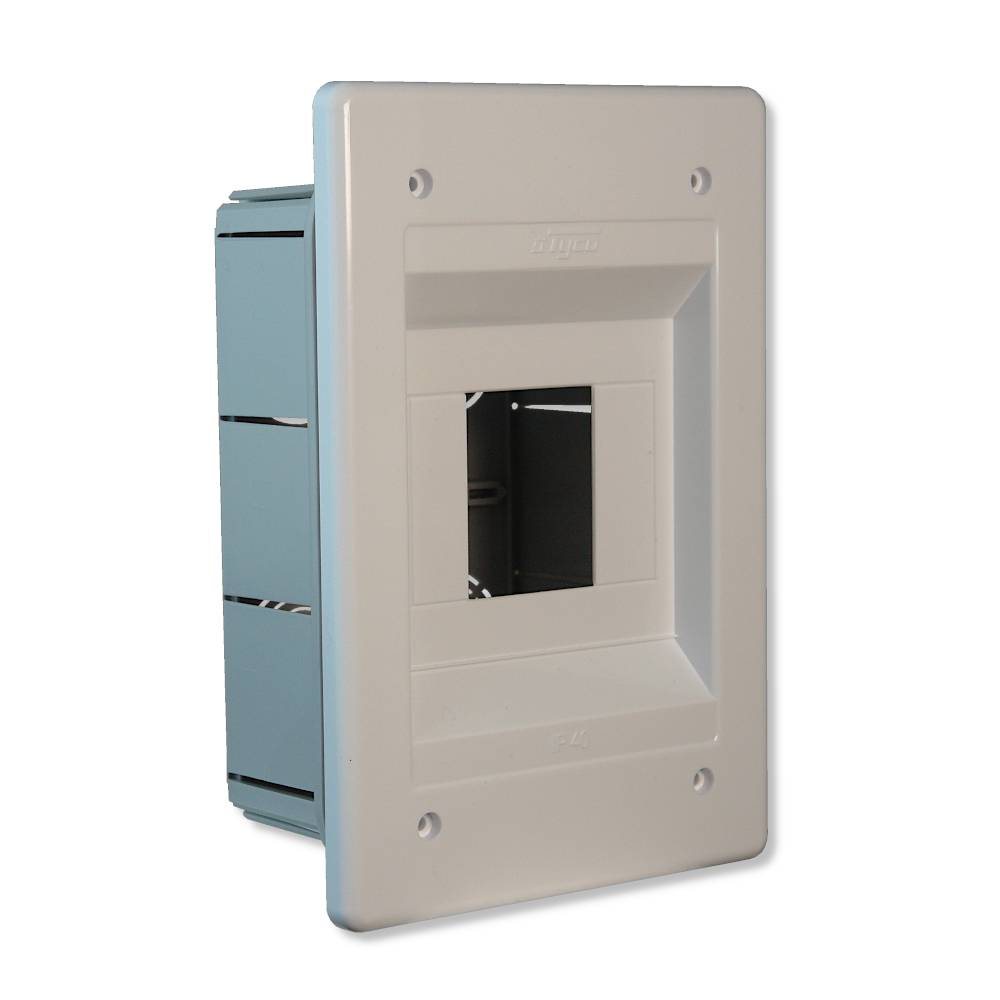

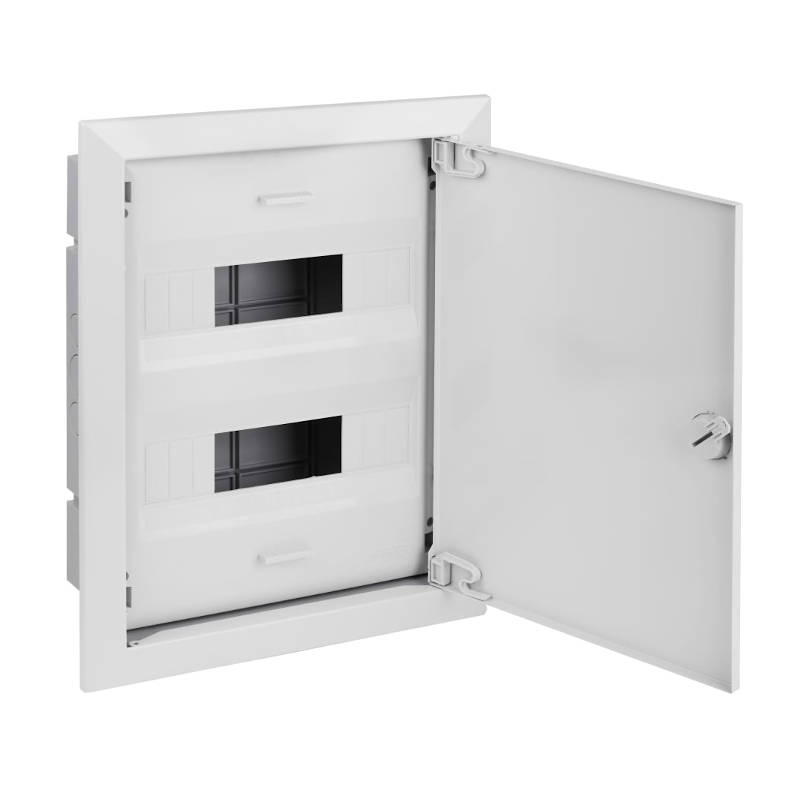

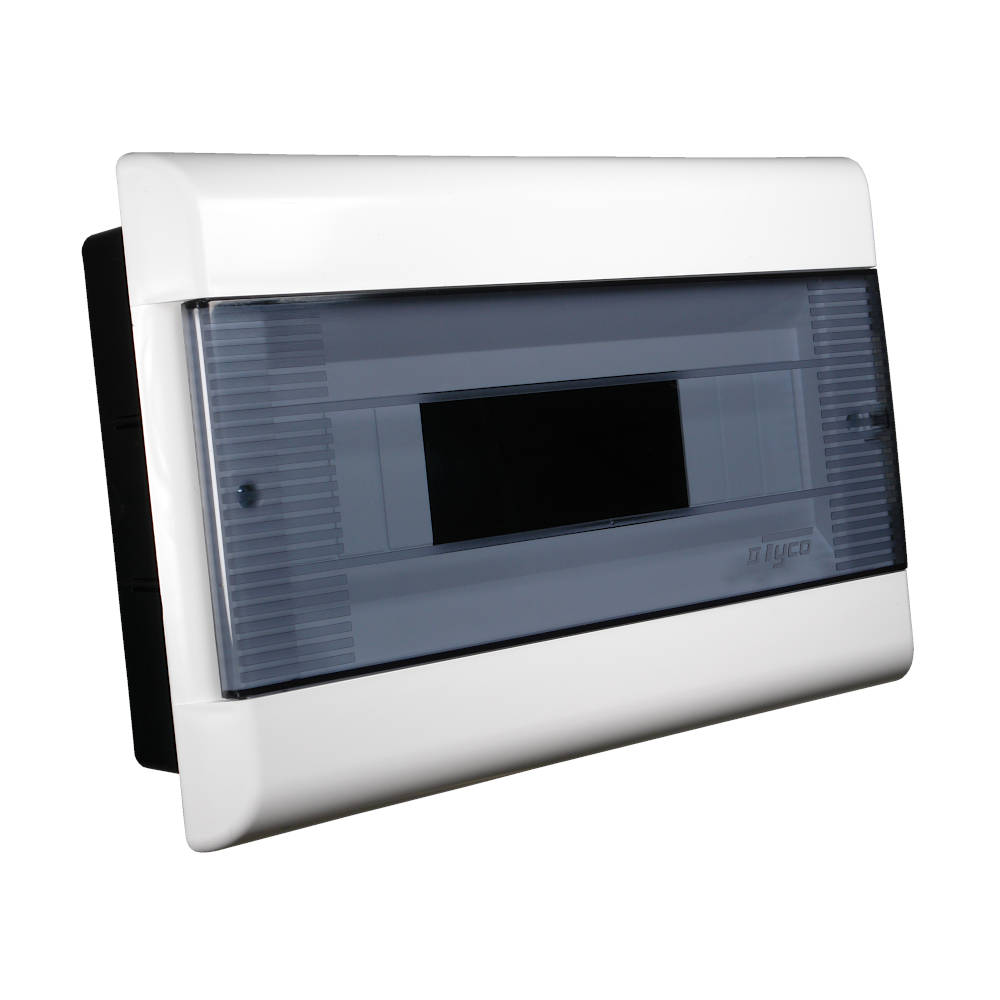

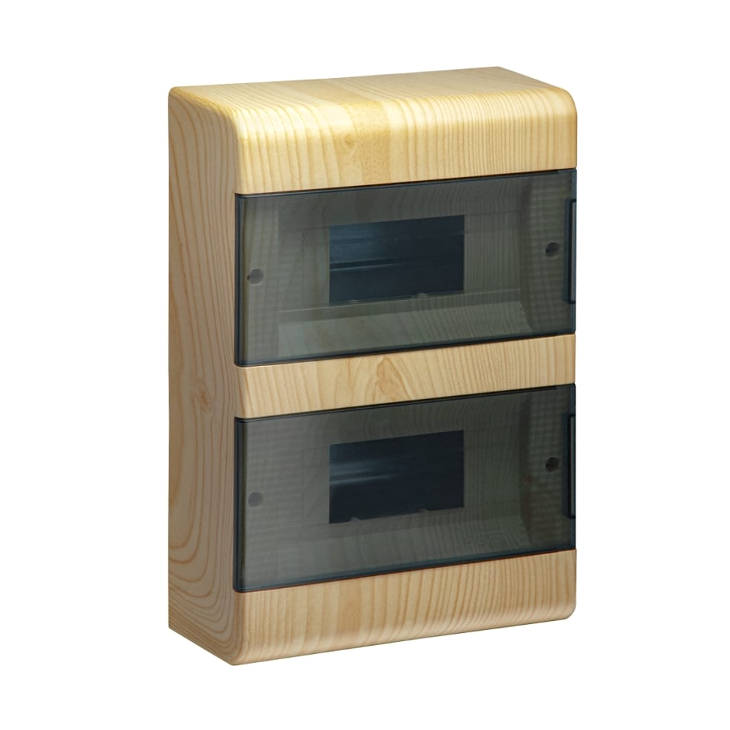

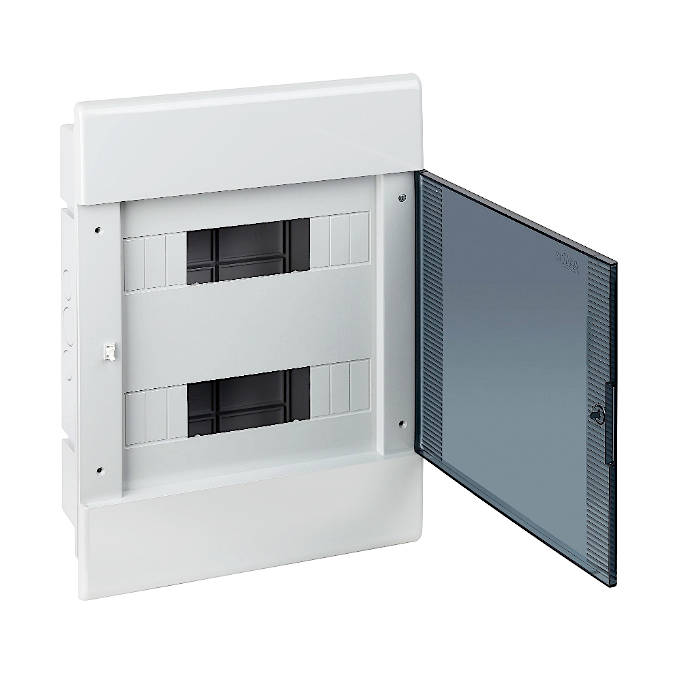

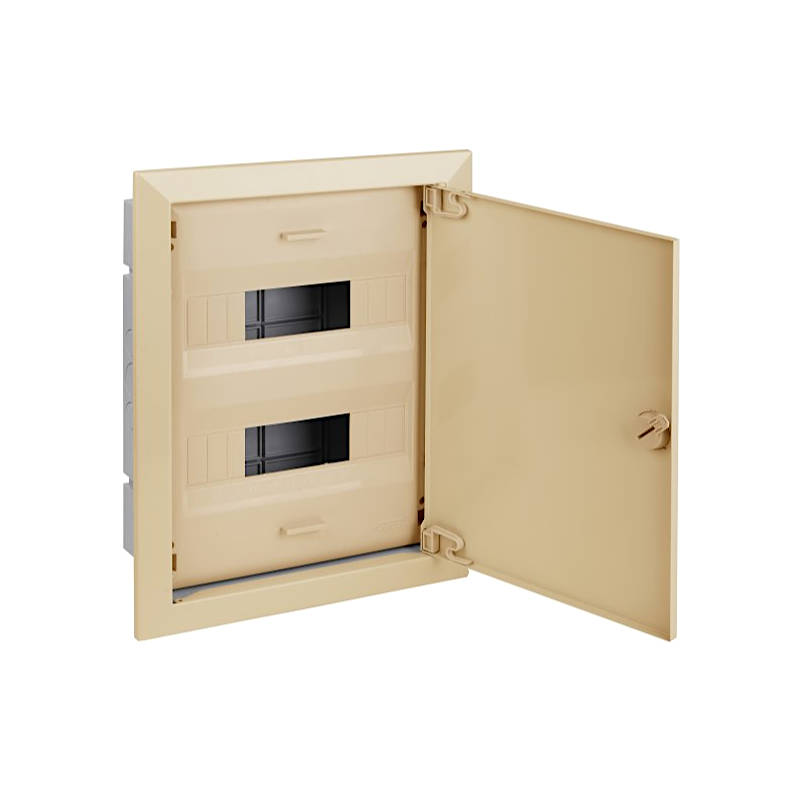

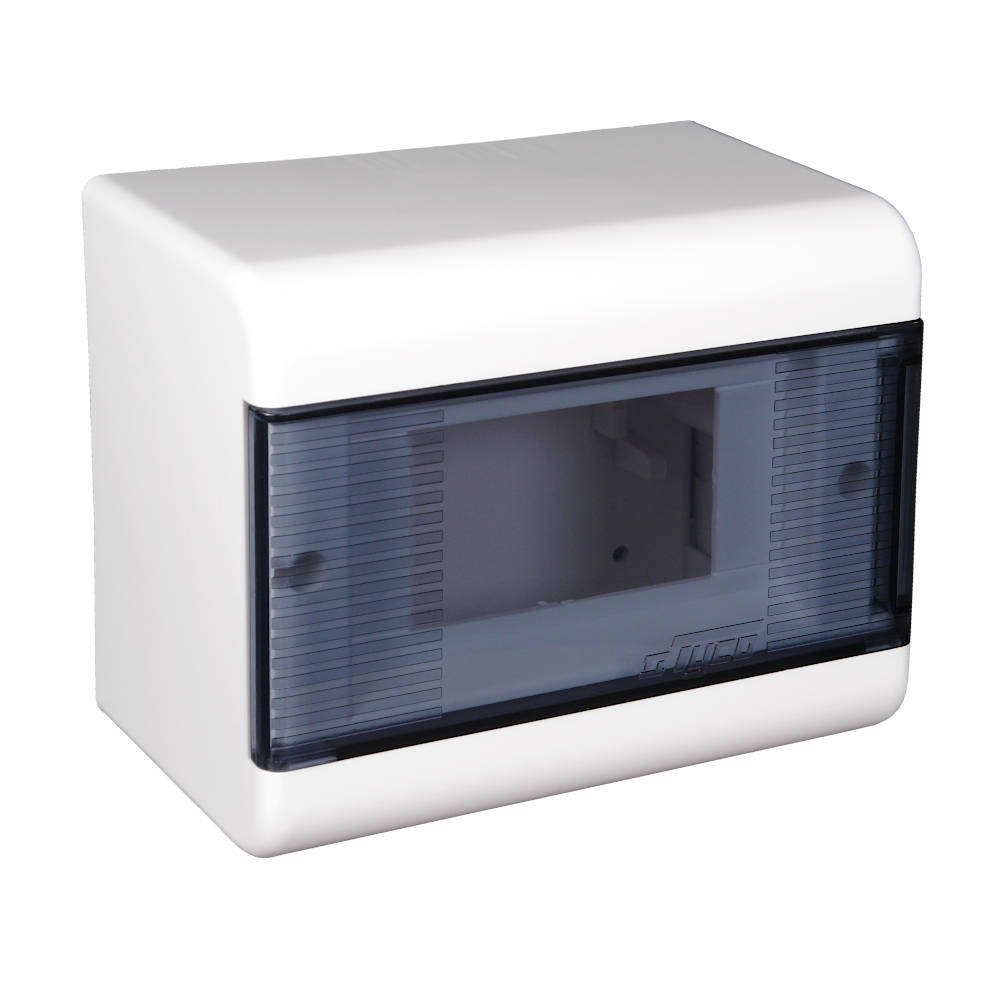

Серия с горизонтальной дверцей состоит из щитков для открытой проводки (на 6,9,12,18,24 и 36 модулей) и щитков для скрытой проводки (на 4,6,9,12,24 и 36 модулей):

· щитки на 6 и более автоматов с горизонтальными дверцами укомплектованы металлическими дин-рейками, заземляющими латунными шинами «земля-ноль», пластиковыми опорами под нулевую шину, крепежом.

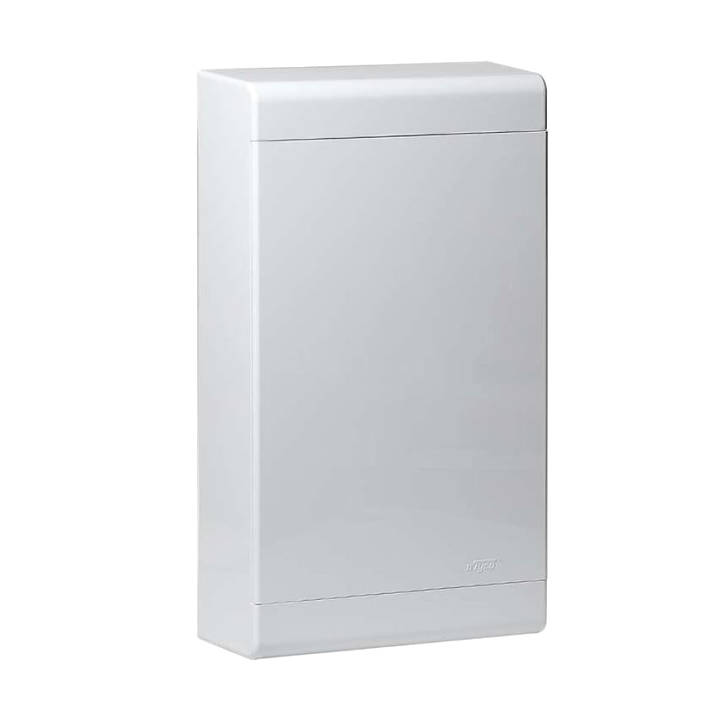

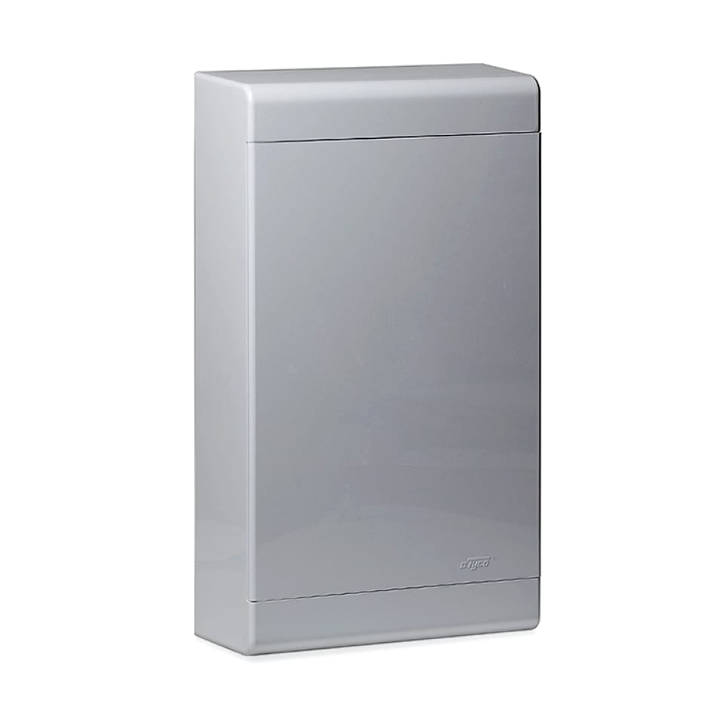

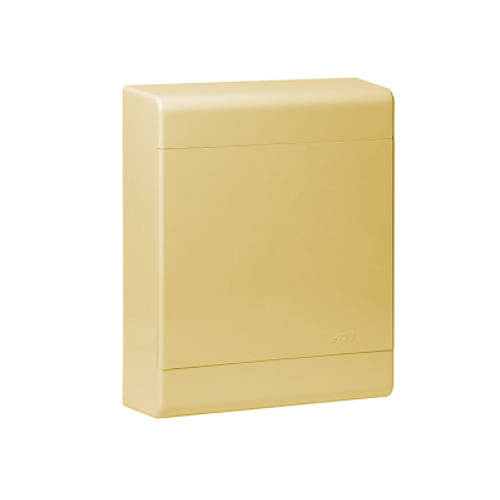

· плоское основание обеспечивает удобство монтажа. Прозрачная (арт.68ХХХ) или глухая (арт. 68ХХХБ) дверца. Возможность установки дверцы с двух сторон: справа и слева.

· на внутренней стороне имеются насечки для ввода кабель - каналов. Увеличенное расстояние от задней стенки до дин – рейки.

· щитки арт. 68026,68029,68012 и 68018 упакованы в индивидуальную упаковку для удобства транспортировки и продаж в розничной торговле.

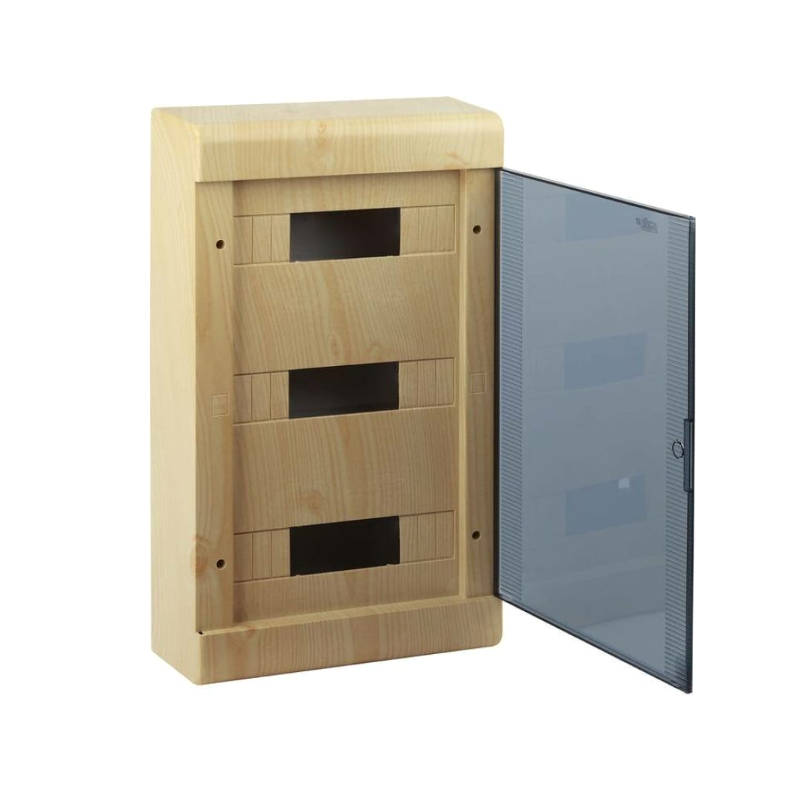

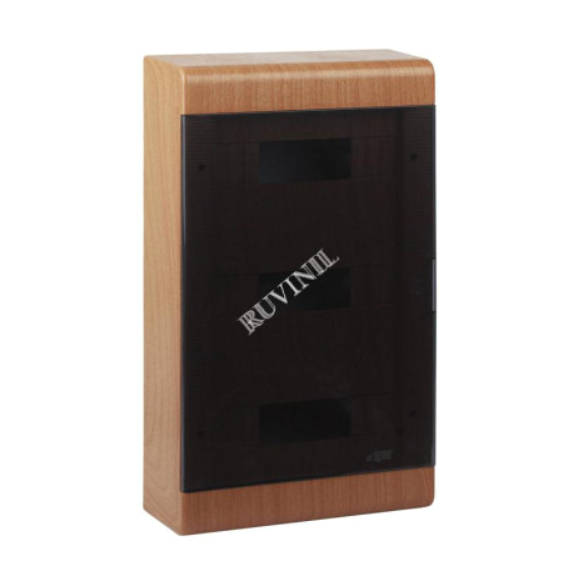

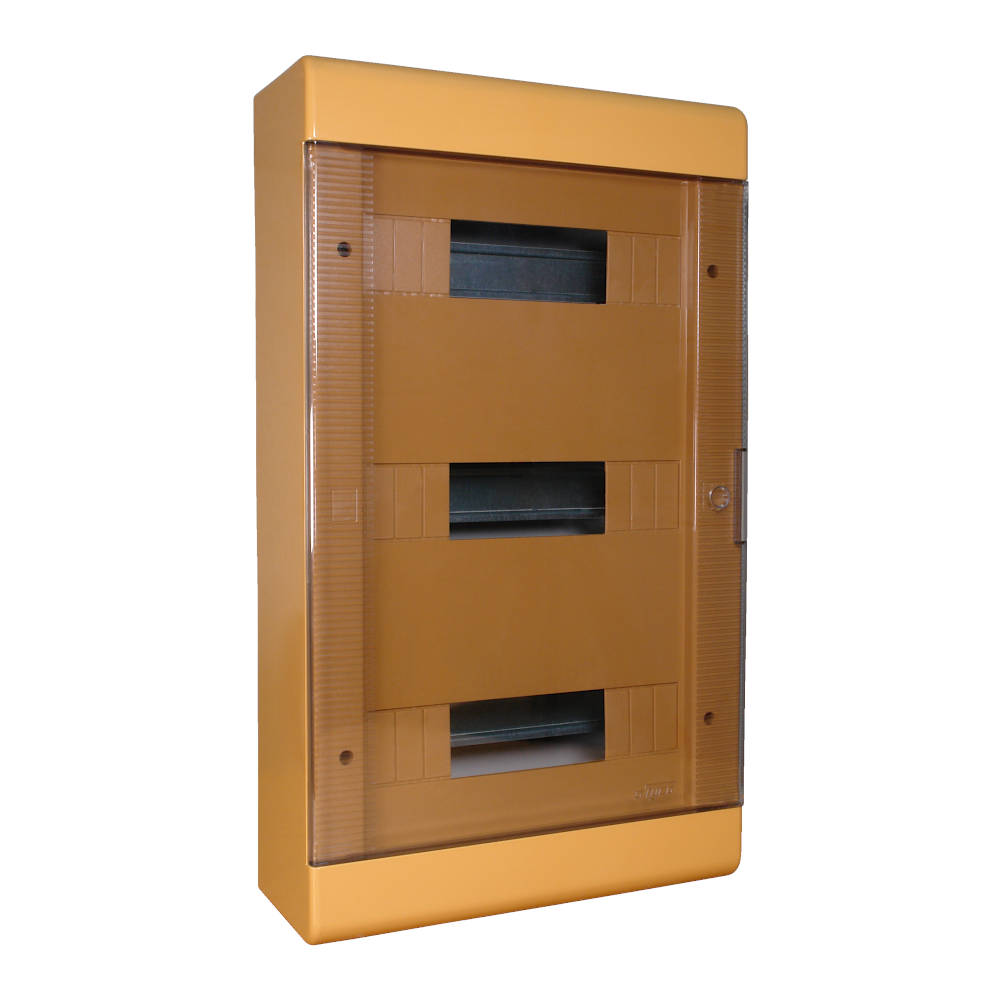

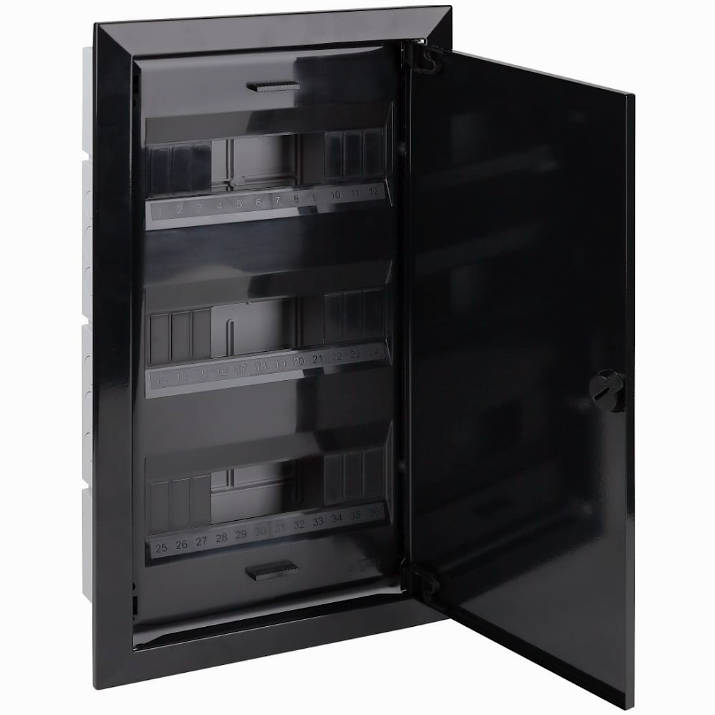

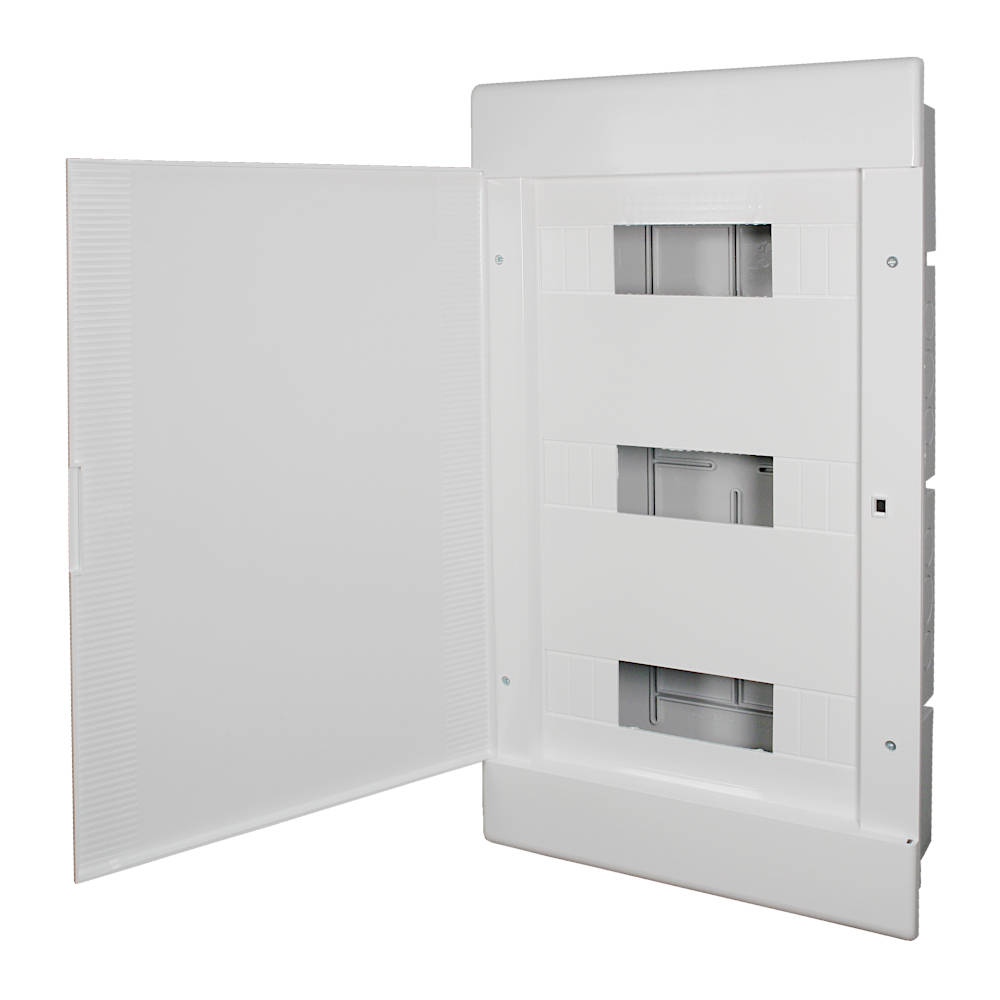

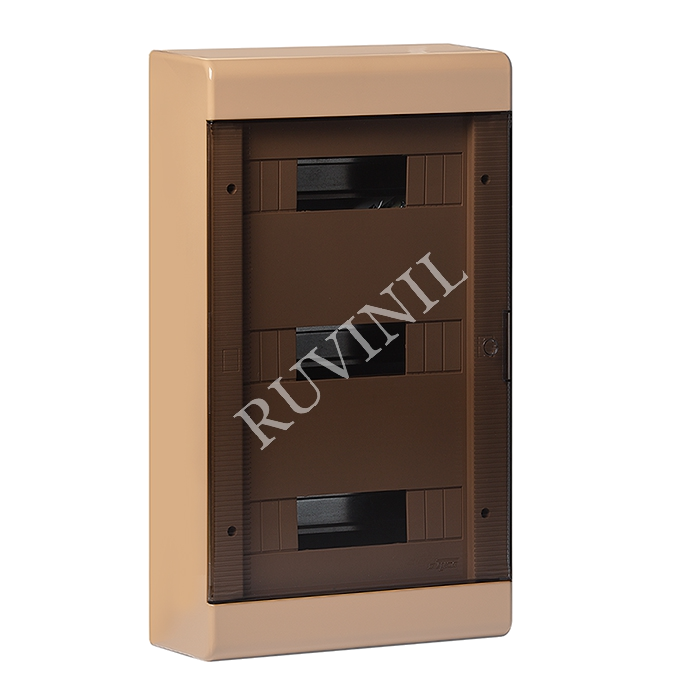

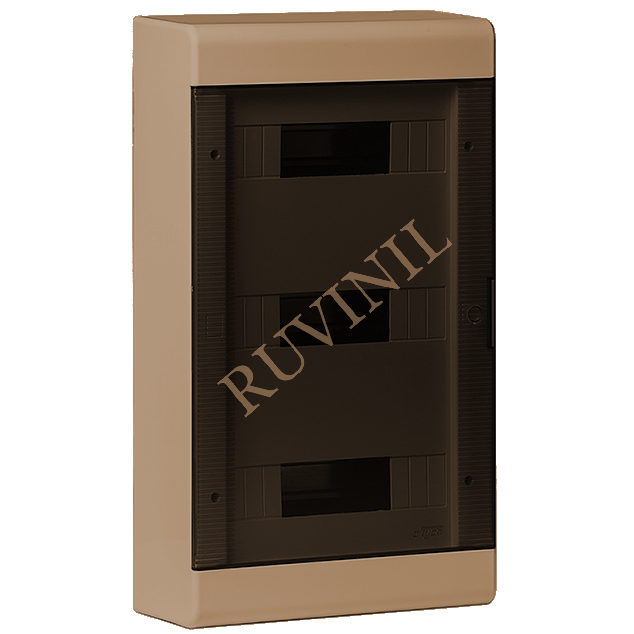

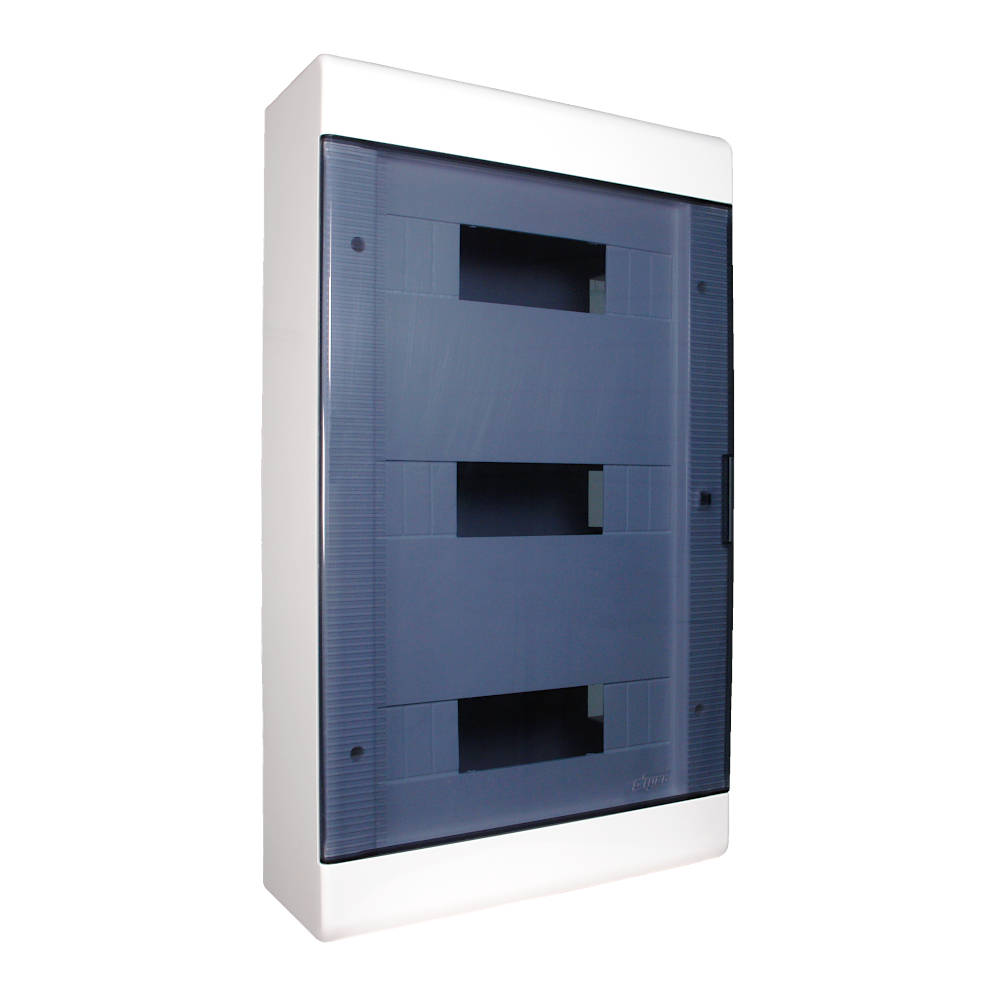

Щитки на 24 и 36 модулей при этом имеют ряд отличий и особенностей:

· возможность установки в данные щитки любого нестандартного счётчика или прибора учета, например, счётчик МЕРКУРИЙ 200. Для этого на внутренней поверхности лицевой части щитка нанесена перфорация с шагом 6 мм, которая даёт возможность вырезать окно любых размеров и форм.

· дверцы щитка являются перенавешиваемыми и покрыты защитной плёнкой во избежание повреждений при транспортировке и монтаже.

· на боковых стенках лицевой части щитка изнутри нанесена перфорация для подведения кабель-канала любого типоразмера.

· в комплекте имеются 2 боковые сменные панели с рисками 25,32 и 40 мм диаметра для возможности подведения гофрированных и гладких труб.

· щитки сделаны из высококачественного АБС-пластика.

· комплектация: латунная шина «земля-ноль», пластиковая опора под нулевую шину, 2 сменные боковые панели, крепёж, самоклеющаяся этикетка, инструкция.

· на основании щитка предусмотрены специальные места под установку нулевых шин стандартных и нестандартных типоразмеров. Также, для ещё более удобного монтажа предусмотрены специальные стойки для крепления дополнительного пластикового держателя нулевых шин.

· щитки упакованы в индивидуальную упаковку из трёхслойного картона, что минимизирует риски при транспортировке от повреждений.

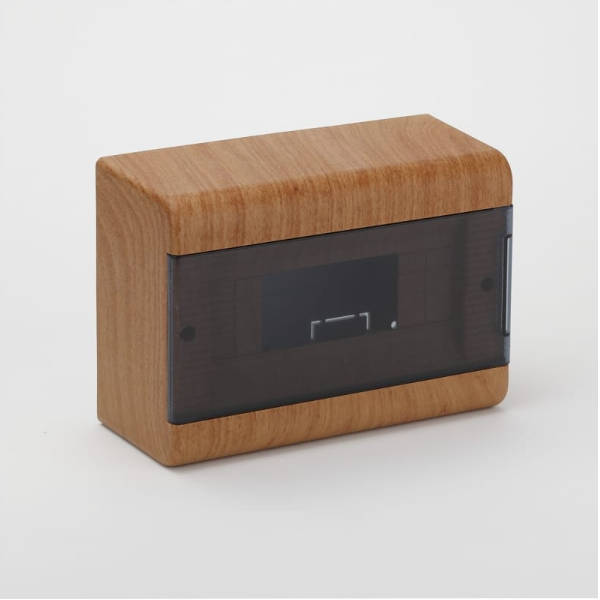

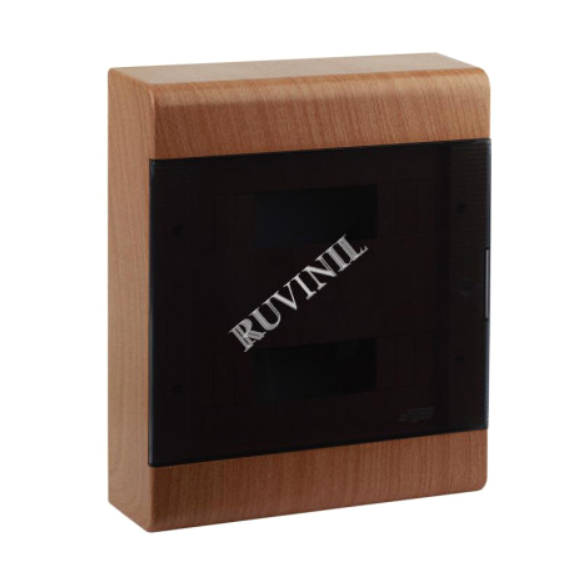

· по желанию заказчика щитки могут быть выполнены в любом цветовом исполнении.

ПОДРОБНЕЕ О ПРОДУКЦИИ

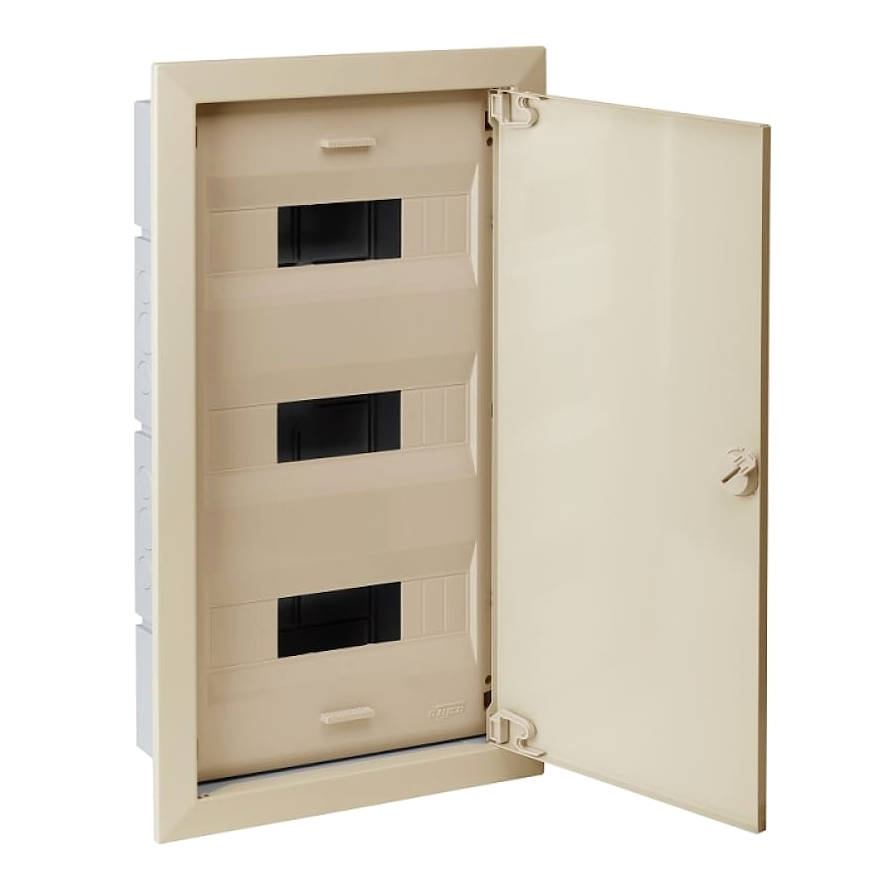

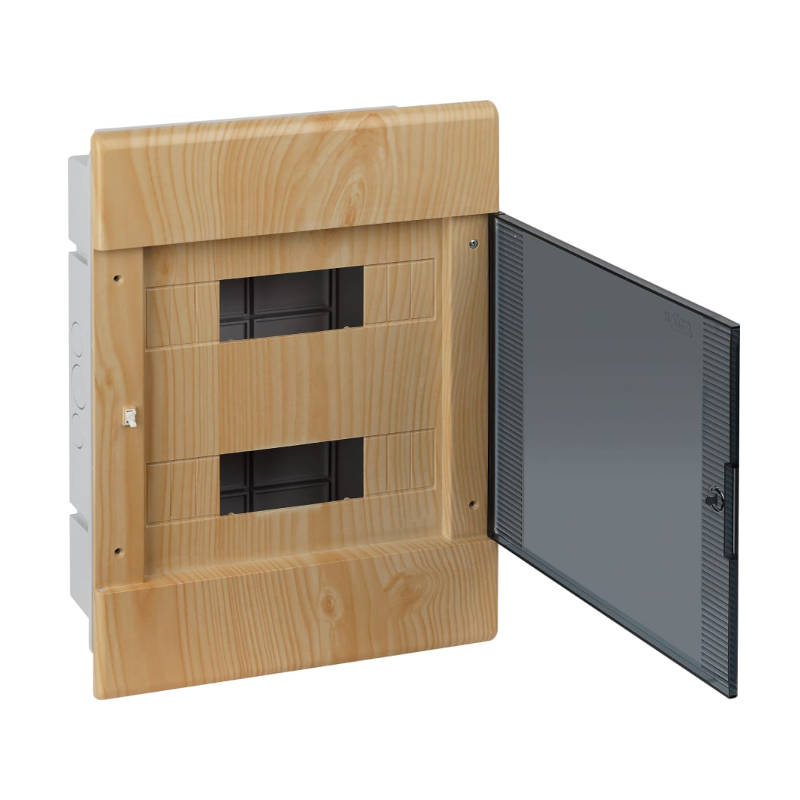

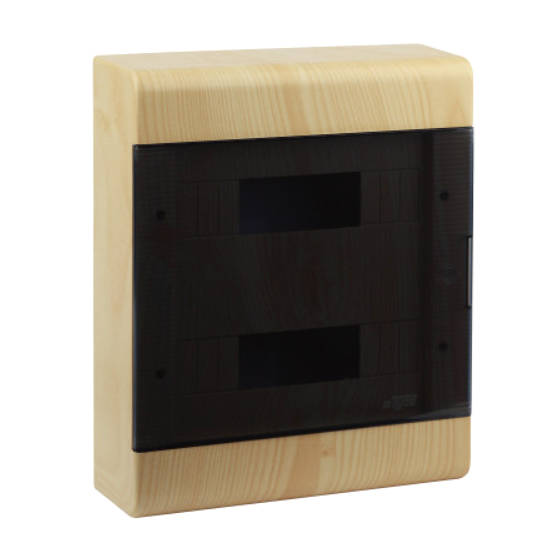

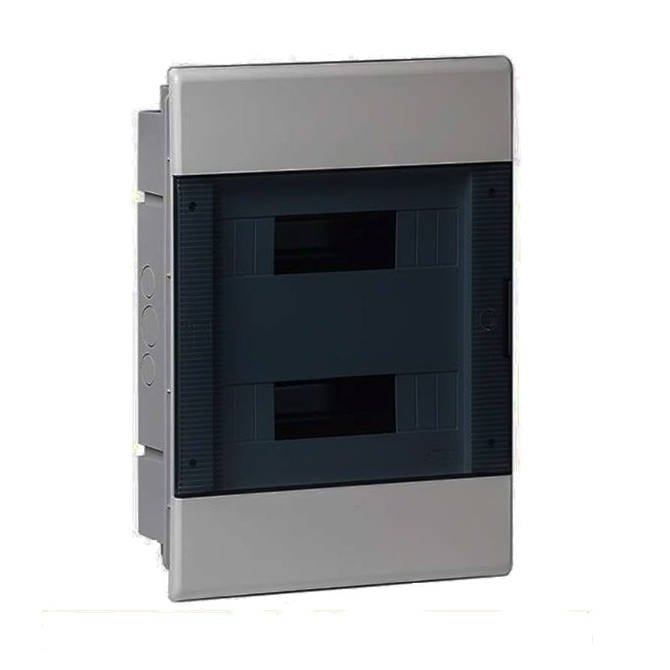

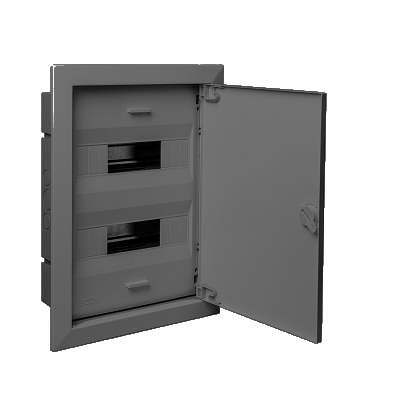

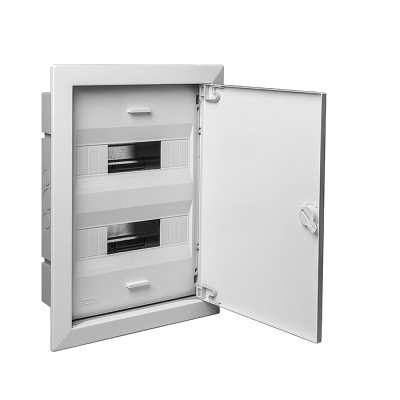

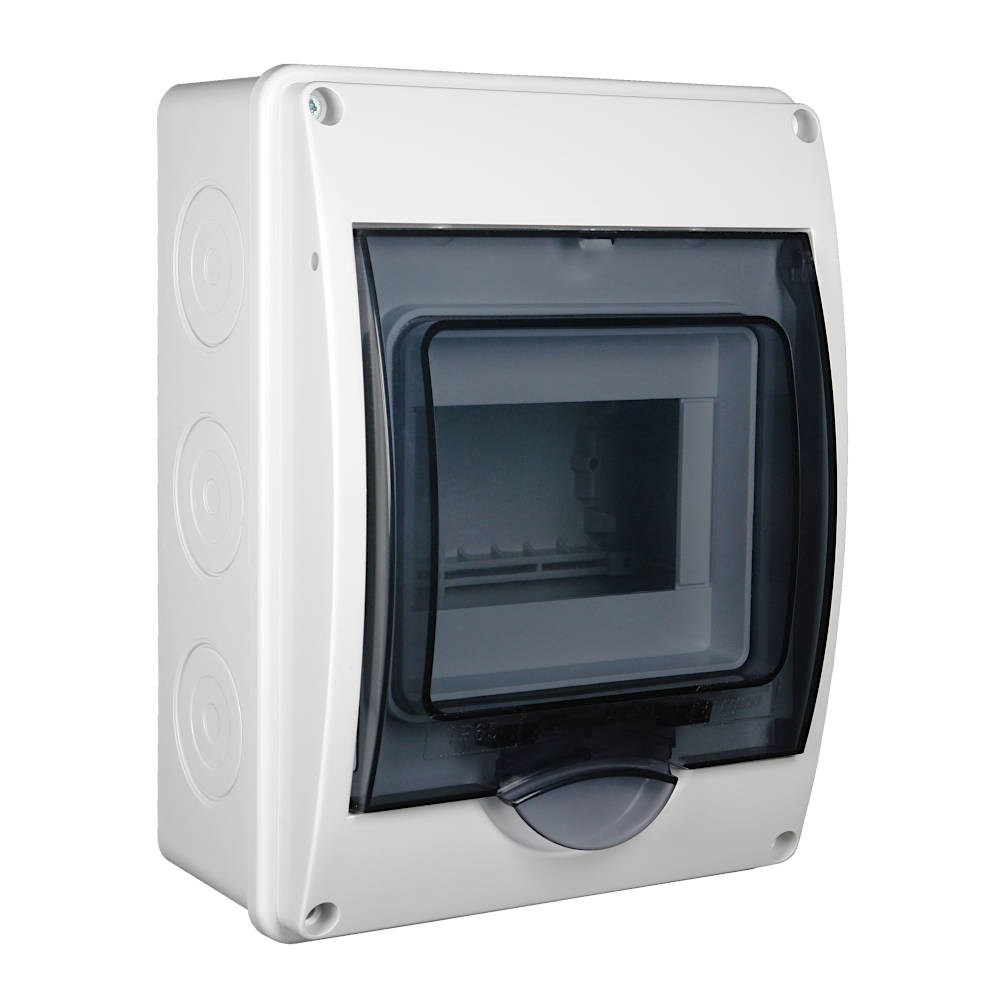

   Серия щитков  арт.69000, 69024/ 69024П и 69031/69031П (П - прозрачная дверца) предназначена для установки в них устройств защитного отключения, различных наборов автоматических выключателей и электросчетчиков, а также другой аппаратуры, выполненной по системе модульного построения на DIN-рейку в жилых, административных и торговых помещениях, требующих высокой степени защиты от влаги и пыли.

      Данные изделия отличаются высоким уровнем безопасности, простотой монтажа и современным дизайном. Материал щитка – ударопрочный ABS с малым содержанием галогенов, обладающий высокой стойкостью к ультрафиолетовому излучению. Щитки устанавливаются как открытым так и скрытым способом (для этого предусмотрена накладная рамка (арт. 69124). Каждый щиток снабжен подробной инструкцией по эксплуатации.

Технические характеристики:

ПОДРОБНЕЕ О ПРОДУКЦИИ

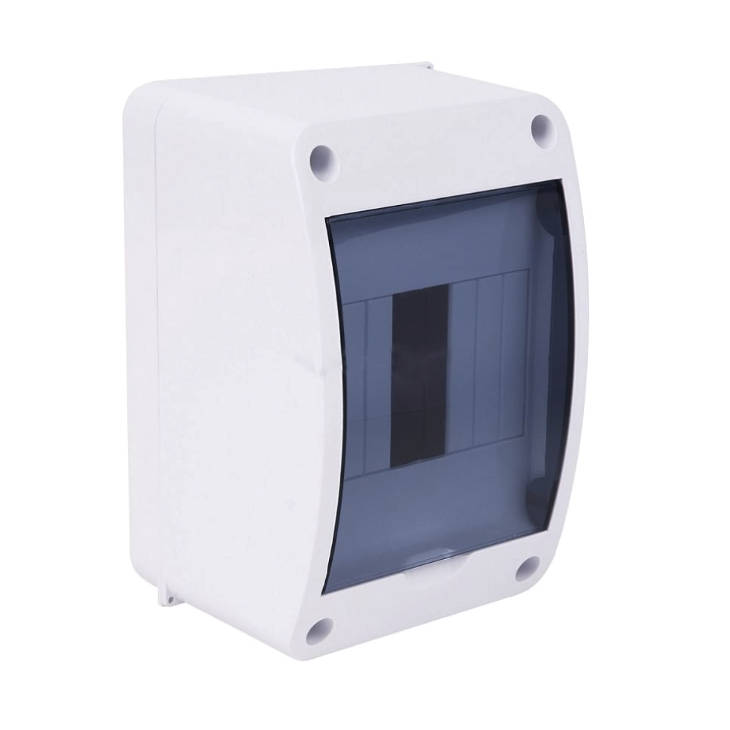

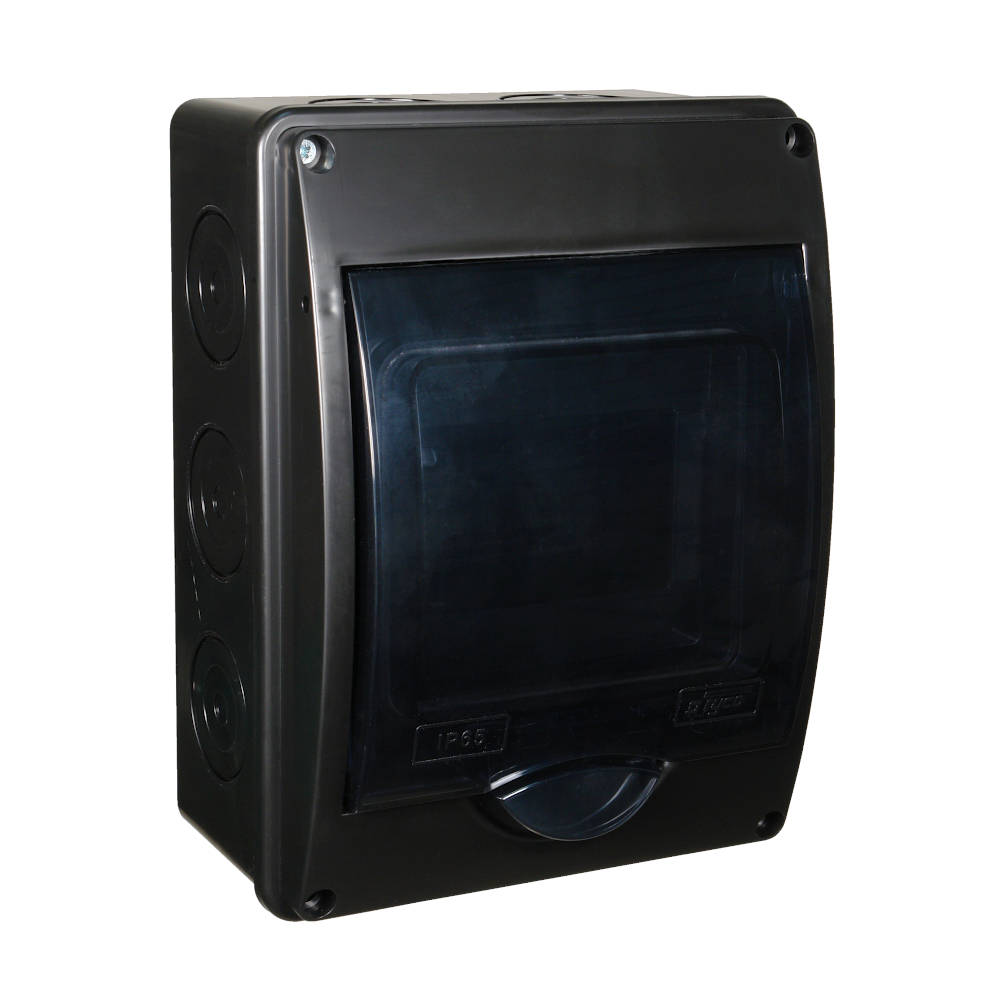

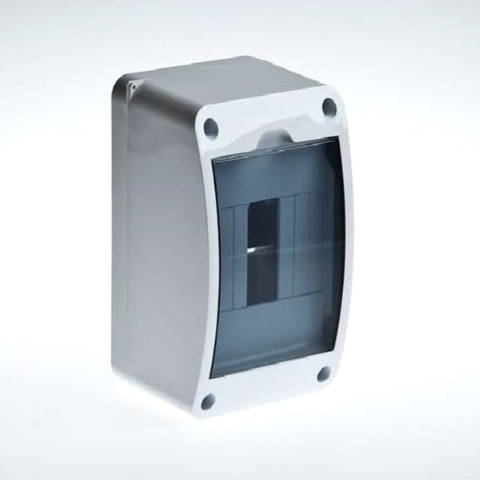

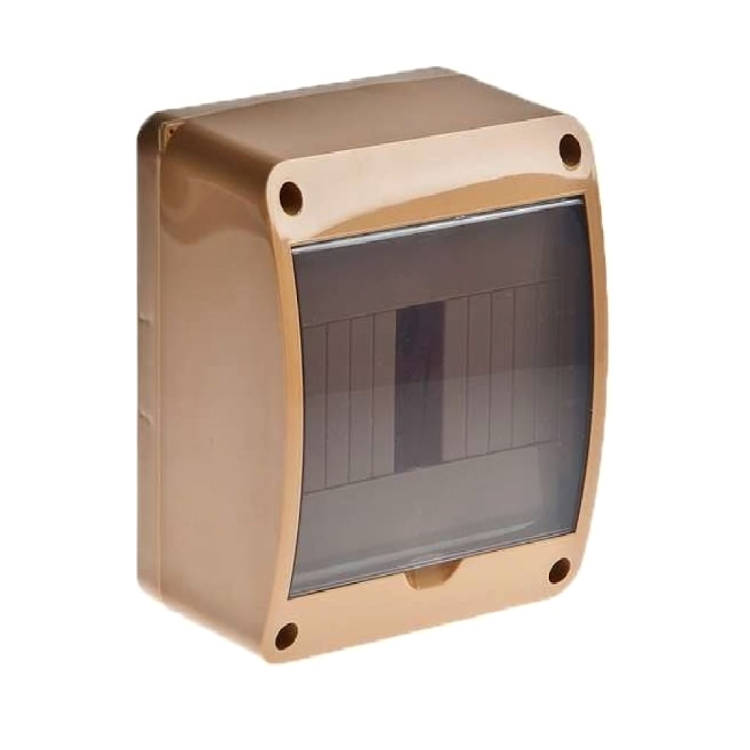

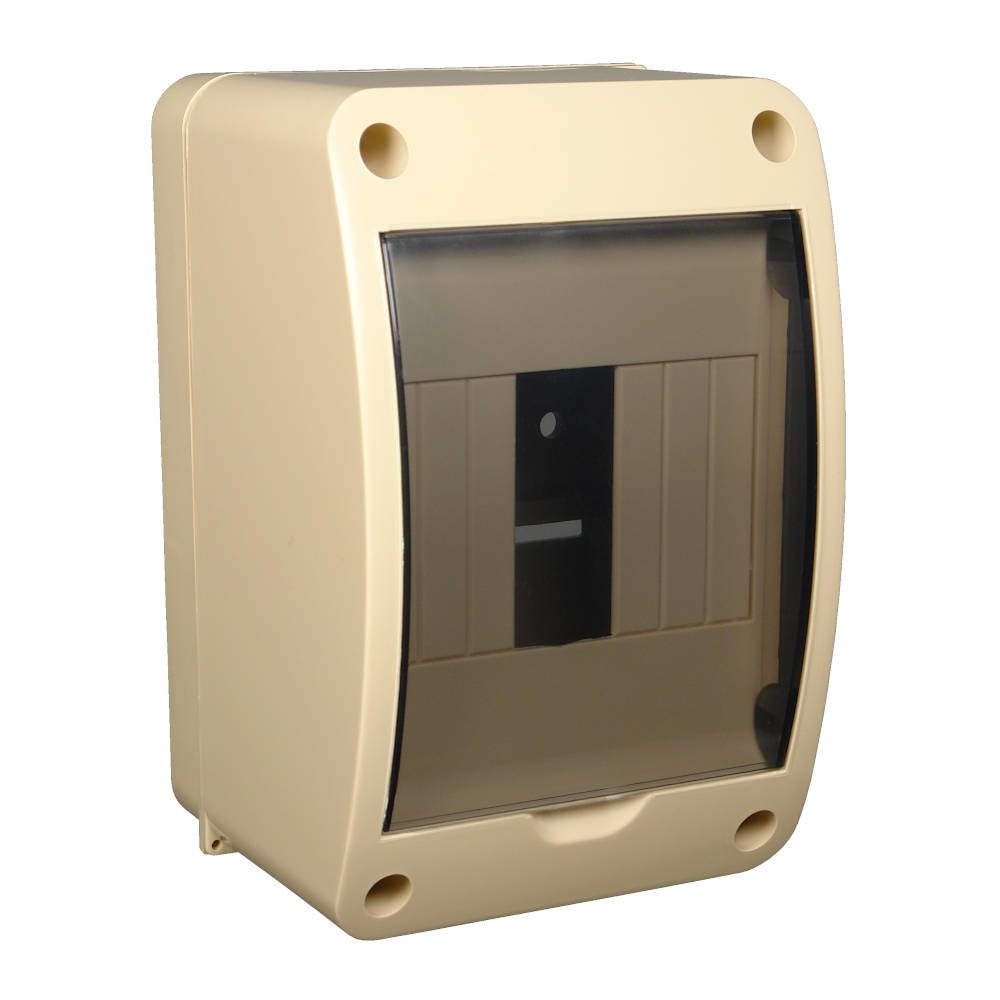

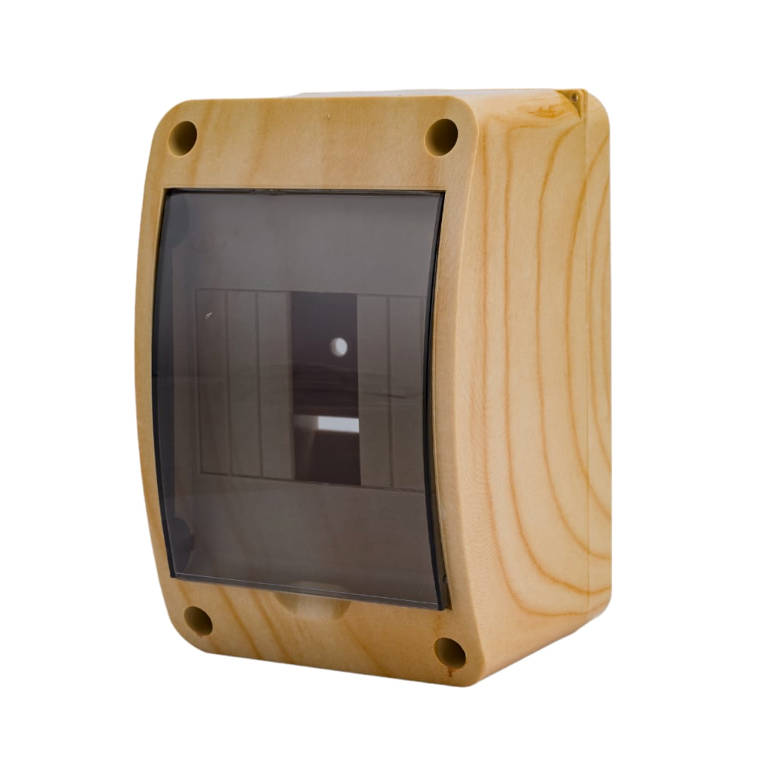

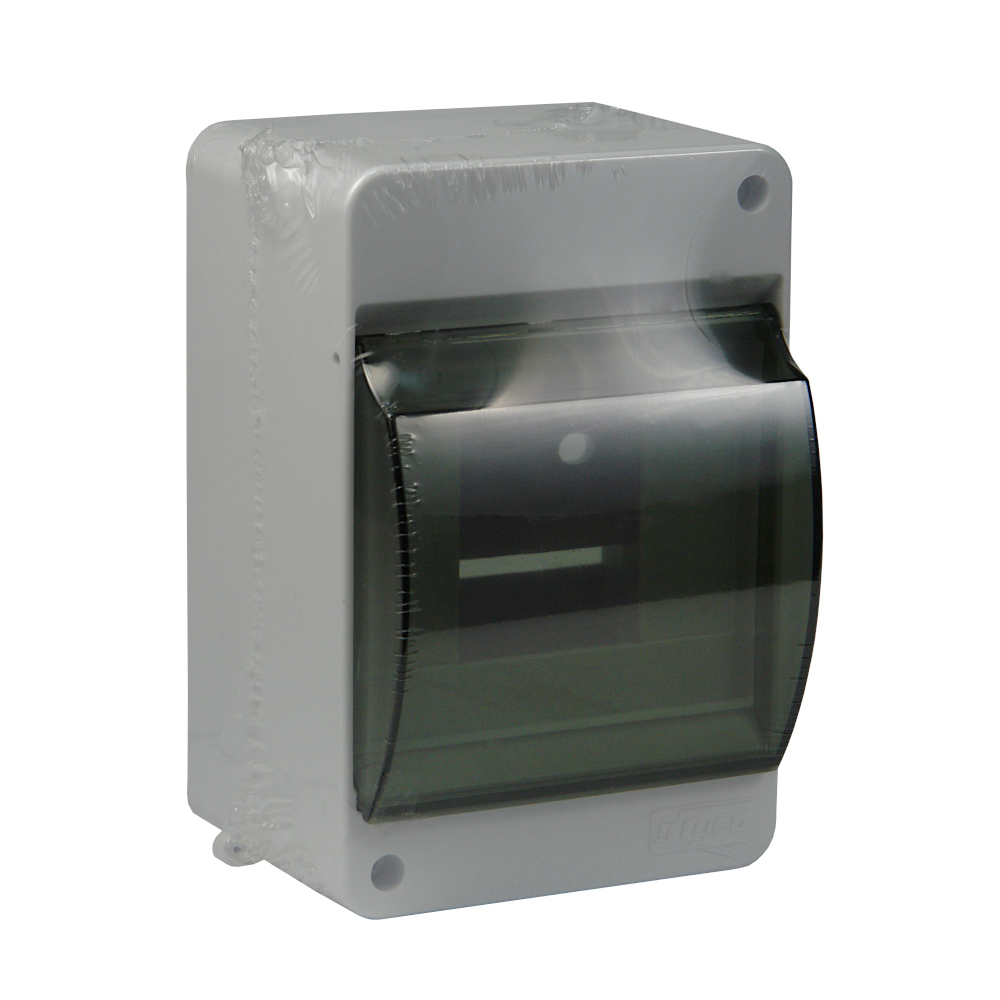

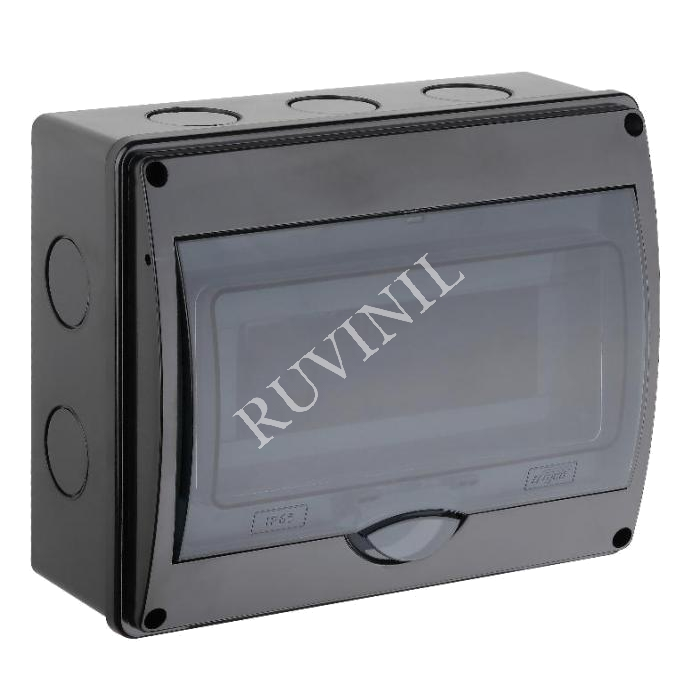

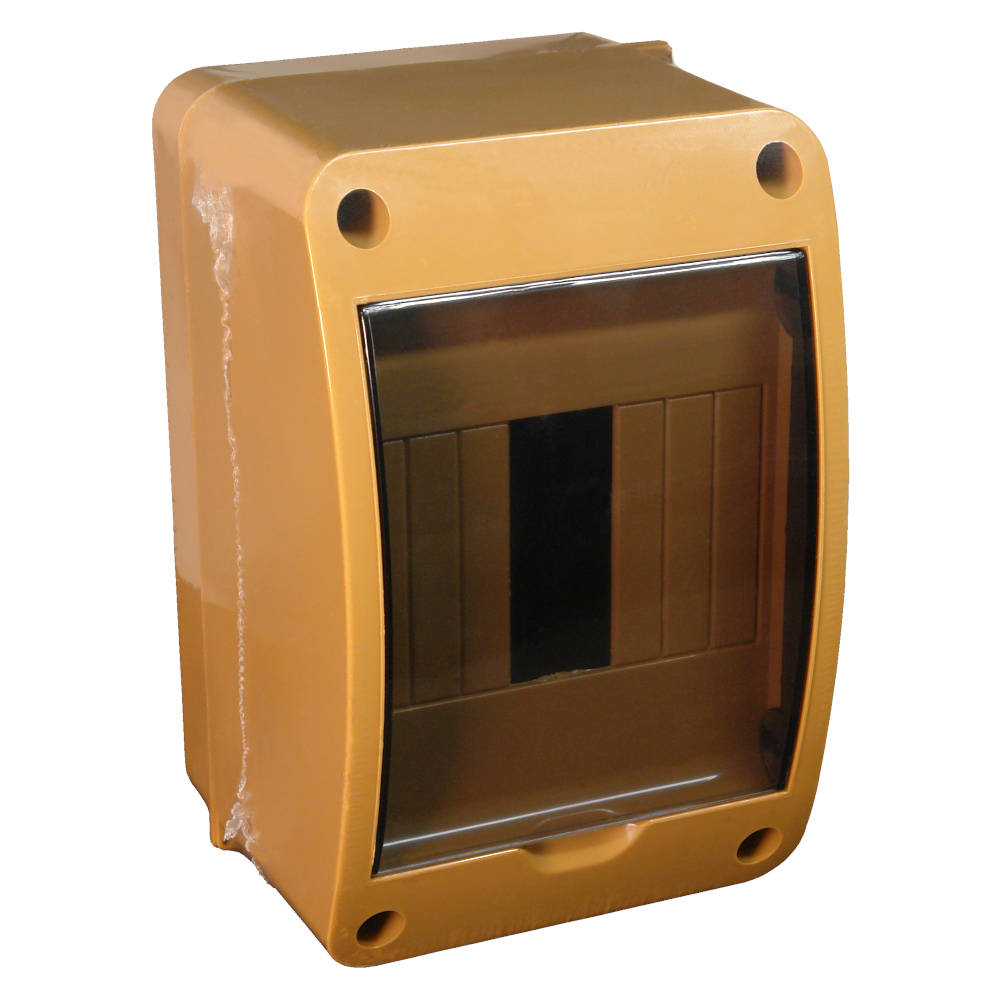

предназначены для установки автоматических выключателей  или электронных  приборов, требующих высокой степени защиты от пыли и влаги;

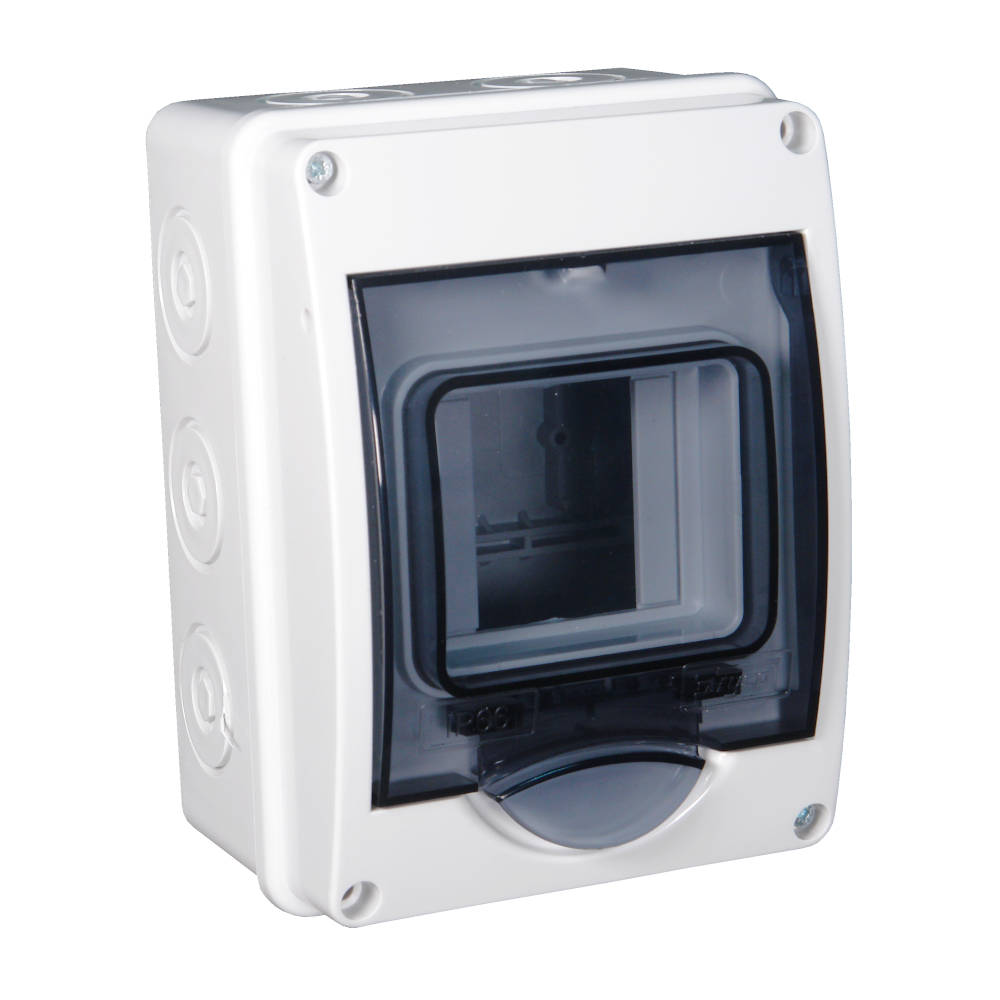

(арт. 69003) на 3 модуля

(арт.69005) на 5 модулей,

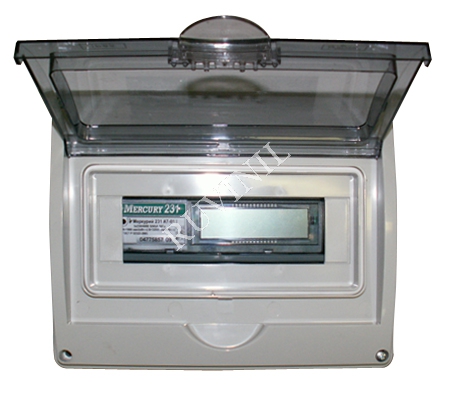

(арт.69011) на11 модулей. Этот щиток на 11 модулей также подходит для установки в него электронного счётчика
  'Меркурий 231'

Технические характеристики:

Отличительные особенности:

• вертикальная прозрачная дверца;
• комплектация: латунная шина «земля-ноль», металлическая дин-рейка, 4 гермоввода , 2 резиновых шнура-уплотнителя, пластиковая опора под нулевую шину;
• щитки упакованы в индивидуальную коробку со штрих-кодом.
